Анализатор протоколов Absolute Analysis Investigator™

Анализатор протоколов

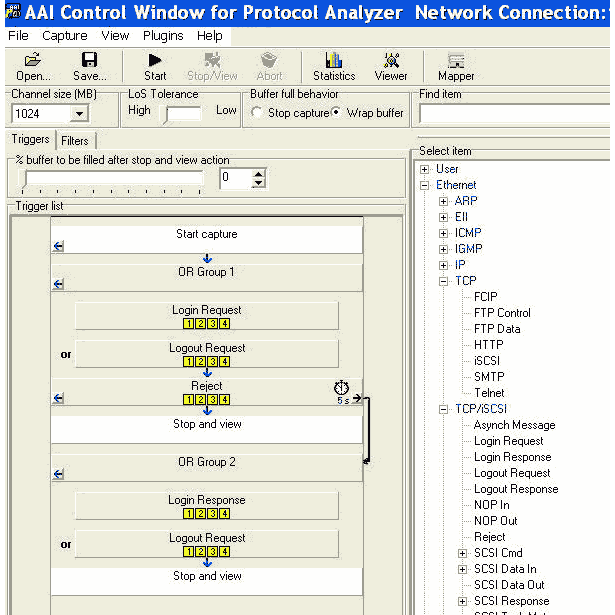

Каждый анализатор протокола Investigator™ может захватывать и отображать 100 % передаваемых данных даже на полной скорости канала связи. Имеется также возможность просмотра примитивов, разделителей кадра, заголовков кадра и полезной нагрузки. Редактор протоколов позволяет определять дополнительное декодирование протоколов для дальнейшего улучшения существующих функций. Разнообразные возможности триггеров, вплоть до уровня битов, предварительная и последующая фильтрация позволяют извлекать интересующие вас данные из многогигабитных потоков.

Характеристики

• Удобный в использовании drag & drop интерфейс
• Декодирование всех протоколов
• Работа на 100% скорости интерфейса
• Поддержка многоканальных соединений с установкой сквозных триггеров
• Установка независимых фильтров на каждый канал с управлением на уровне битов
• Стандартные и нестандартные скорости

Анализаторы протокола Investigator™ поддерживают самое большое число протоколов, включая:

• AFDX
• CPRI™
• Custom Protocol
• Ethernet Protocol
• Fibre Channel
• FCoE
• IPv6
• iSCSI
• Multi-Protocol
• SAS
• SATA
• Serial Front Panel Data Port (sFPDP)
• Serial RapidIO
• OBSAI protocol

Редактор протоколов

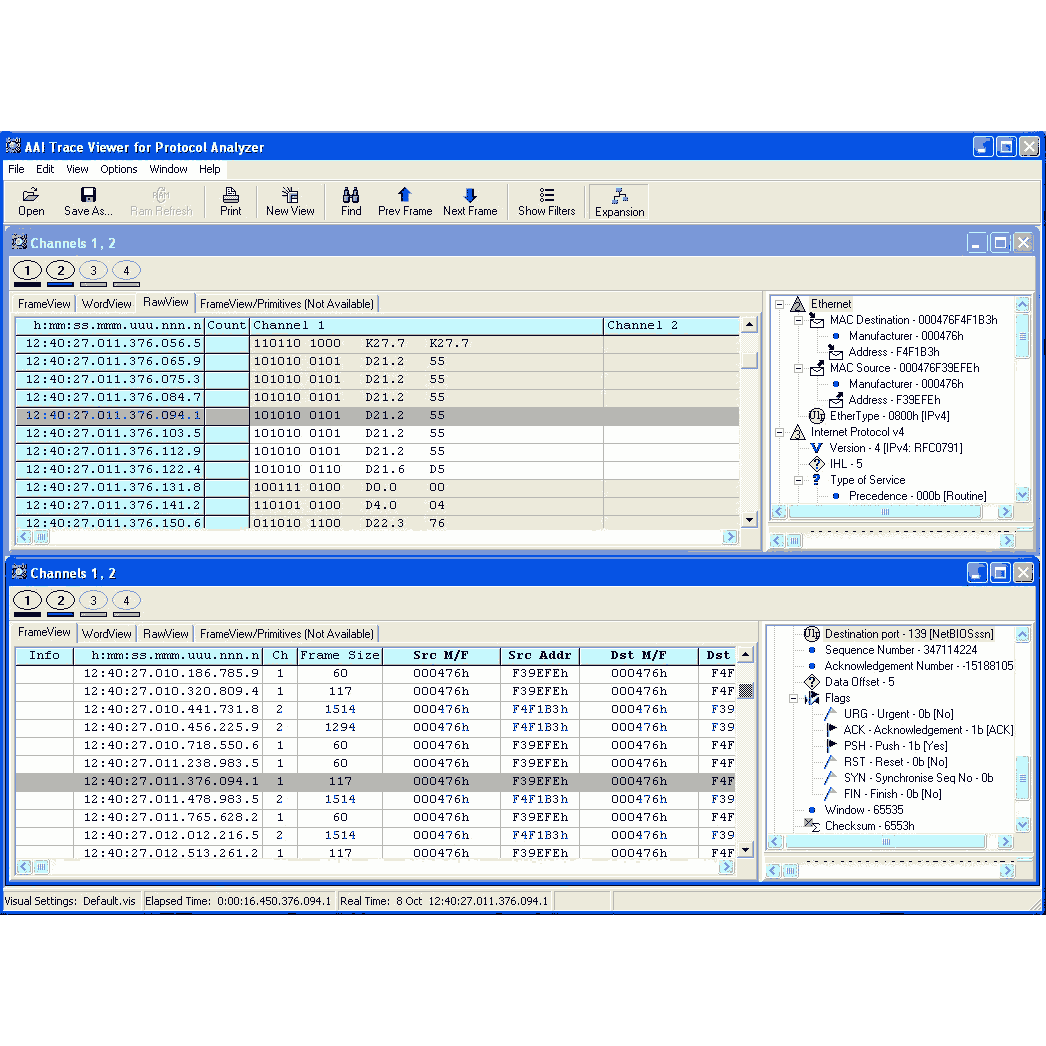

Редактор протоколов позволяет расширять стандартную базу анализатора путем добавления в нее специальных протоколов. Став частью базы протоколов, такие протоколы могут использоваться в качестве фильтра или в работе триггеров. Эти протоколы полностью декодируются приложением Trace Viewer. Другие функции специальных протоколов, такие как фильтрация после захвата данных, работают точно так же, как если бы эти протоколы были частью стандартной базы протоколов анализатора Investigator™

Генератор трафика

• Генерация трафика любого типа вплоть до полной скорости канала
• Эмуляция протоколов, данных и CRC ошибок
• Управление промежутками между фреймами и группами пакетов
• Тестирование предельных значений буфера за счет манипуляции полями управления потоком
• Одновременная нагрузка нескольких каналов без потери производительности
• Возможность просмотра статистики в режиме реального времени

Тестер искажений

• Имитация длины кабеля и задержек
• Определение значения задержки
• Выбор критерия выявления ошибки
• Измерение задержки
• Диагностика до уровня отдельных битов
• Поддержка устройств с прямым и последовательным доступом

Инжектор ошибок

• Повреждение значений или удаление событий из канала с целью подмены данных и имитации долгого отклика устройства
• Автоматической перерасчет и вставка значения CRC
• Генерация специальных испытательных последовательностей
• Подмена данных в канале данными пользователя в реальном времени

Тестер коэффициента битовых ошибок

• Генерация многоскоростных, многоцелевых и специальных последовательностей
• Поддержка до 32 тестируемых портов
• Проверка подключений самого нижнего уровня, вплоть до  10‐12
• Генерация различных  последовательностей IEEE и джиттера, таких как CRPAT, CJTPAT, CSPAT и инкрементных последовательностей

Сетевые соединения

Порты всех анализаторов серии Investigator поддерживают широчайший диапазон разъемов SFP. Стандарт SFP обеспечивает возможность переключения между оптическими и электрическими каналами. Пассивные оптические разветвители позволяют подключить тестовое устройство без разрыва сетевого трафика.

Библиотека API

Библиотека API анализаторов Investigator API представляет собой библиотеку на языке  “C”, которая позволяет пользователю программно управлять всеми приборами Investigator. Библиотека API позволяет создавать специальные приложения, работающие на этой платформе, или создавать код для автоматизации тестирования.

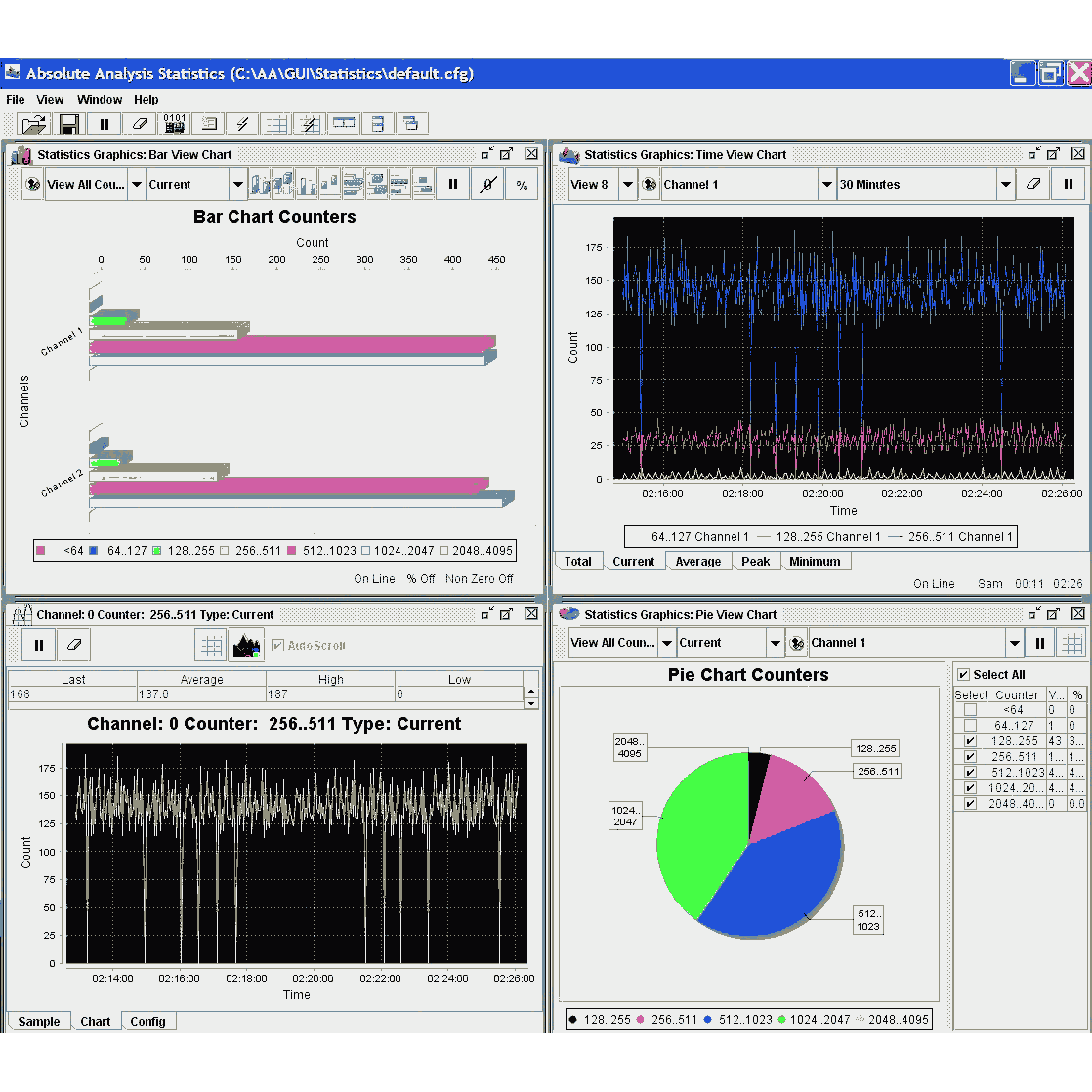

Расчет статистических параметров

Модуль статистики реального времени поддерживает вставку закладок , поиск, табличное или графическое представление записанных данных, предлагая непревзойденную гибкость, мощь и простоту применения функций высокоскоростного захвата , декодирования и анализа.
