EXFO FTB-5230S/-OCA : Анализаторы оптического спектра
EXFO FTB-5230S/-OCA : Анализаторы оптического спектраEXFO FTB-5230S/-OCA : Анализаторы оптического спектраEXFO FTB-5230S/-OCA : Анализаторы оптического спектра

Анализатор оптического спектра FTB-5230S и анализатор спектральных каналов FTB-5230S-OCA (Optical Channel Analyzer) являются воплощением компромисса между бюджетными тестерами спектральных каналов с минимальным функционалом и сверхдорогими анализаторами оптического спектра, часто предоставляющими явно избыточный набор возможностей.

Цена:

Звоните

Бюджетные решения для спектральных измерений

Анализатор оптического спектра FTB-5230S и анализатор спектральных каналов FTB-5230S-OCA (Optical Channel Analyzer) являются воплощением компромисса между бюджетными тестерами спектральных каналов с минимальным функционалом и сверхдорогими анализаторами оптического спектра, часто предоставляющими явно избыточный набор возможностей.

Анализатор спектра FTB-5230S

  • Измерение мощности сигнала, входная мощность на один спектральный канал может при этом достигать 23 дБм
  • Измерение длины волны
  • Измерение отношения в соответствии со стандартом IEC 612-2-9 (метод интерполяции)

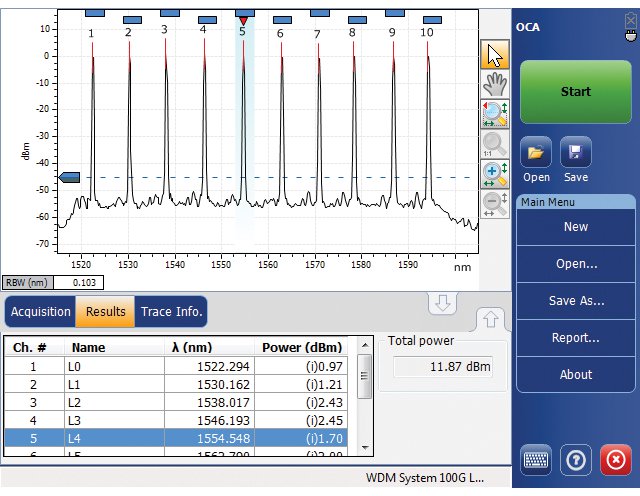

  • Анализ спектра (WDM Mode) и временного дрейфа сигнала (Drift Mode)

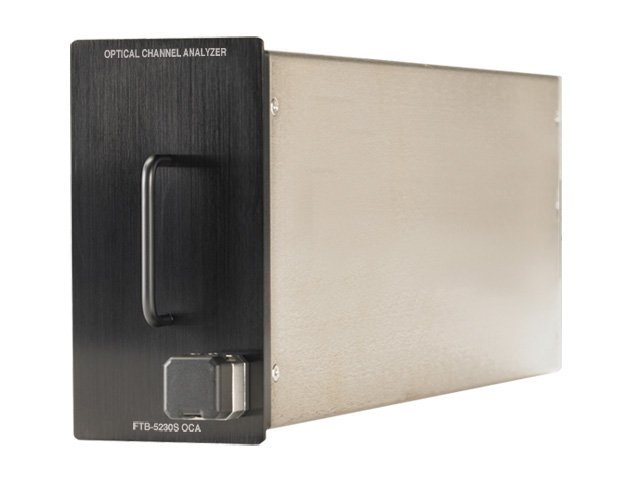

Анализатор спектральных каналов FTB-5230S-OCA

  • Измерение мощности сигнала, входная мощность на один спектральный канал может при этом достигать 23 дБм
  • Измерение центральной длины волны каналов

Ключевые характеристики спектральных измерений:

  • Диапазон длин волн от 1250 до 1650 нм
  • Погрешность измерения длины волны 0.02 нм
  • Полоса спектрального разрешения (FWDM) 0.1 нм
  • Динамический диапазон (в расчете на спектральный канал) от -65 до 23 дБм
  • Погрешность измерения мощности 0.4 дБ
  • ORR – 31 дБ (25 ГГц), 40 дБ (50 ГГц)

Сравнительная таблица основных возможностей

FTB-5230S-OCA FTB-5230S
Диапазон длин волн, нм от 1250 до 1650 от 1250 до 1650
Погрешность измерения длины волны, нм 0.05 0.05
Полоса спектрального разрешения (FWHM), нм 0.1 0.1
ORR
при 25 ГГц
при 50 ГГц
31
40
31
40
Входная мощность на канал, дБм от -65 до 23 от -65 до 23
Максимальная интегральная мощность, дБм 23 23
Измерение OSNR нет IEС 61280-2-9
Приложения OCA WDM
Drift
