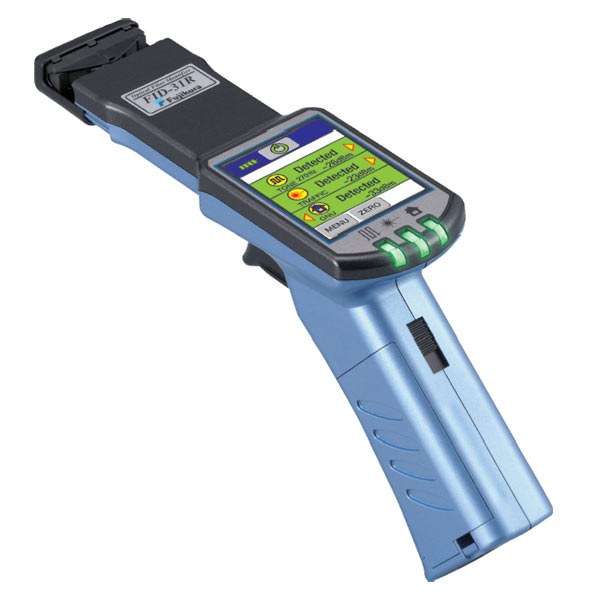

Компактный идентификатор активного волокна FID-30R / FID-31R предназначен для обнаружения и определения направления движения сигнала в одиночном и ленточном оптическом волокне. Прибор способен распознавать наличие сигнала как на «голом» волокне, диаметром 0,25 мм (с чувствительностью -67дБм), так и в волокне с оболочкой до 3х мм (с чувствительностью -23дБм). Прибор также позволяет детектировать сигнал ONU в сетях PON. Оба прибора идентичны по характеристикам, отличием FID-30R является наличие встроенного измерителя мощности, расположенного в ручке устройства.
DATA SHEET
Главными особенностями данных приборов являются:
- высокая чувствительность обнаружения сигнала, одна из лучших в мире
- способность работы в сетях GPON
- эргономичный дизайн
- высококнтрасный 2.4“ тачскрин дисплей
| Спецификация | ||
| Оптическое волокно | Тип волокна | Одиночное, либо ленточное SM волокно |
| Диаметр оболочки | 0.25 мм, 1.1мм – 3мм | |
| Оптические характеристики | Диапазон длин волн | 900 – 1700 нм |
| Тип обнр сигналов | Трафик и модулированный 270Гц, 1кГц, 2кГц | |
| Ударопрочность | Падение с высоты 76 см | |
| Эксплуатация / Хранение | -10°C +50°C , 0 — 95 % / -20°C +60°C , 0 — 95 % | |
| Источник питания / продолжительность | 2 элемента АА / до 8 часов | |
| Размер / вес | 50 ×115 ×212 мм, 230 г | |
| Измеритель мощности (FID-30R) | Длины волн | 1310 нм, 1490 нм, 1550 нм |
| Тип обнаружаемых сигналов | Трафик и модулированный 270Гц, 1кГц, 2кГц | |
| Чувствительность | +10 -60 дБм для модулированного сигнала / +10 -40 дБм для сигнала трафика | |
| Точность | ± 0.3 дБ при комнатной температуре | |

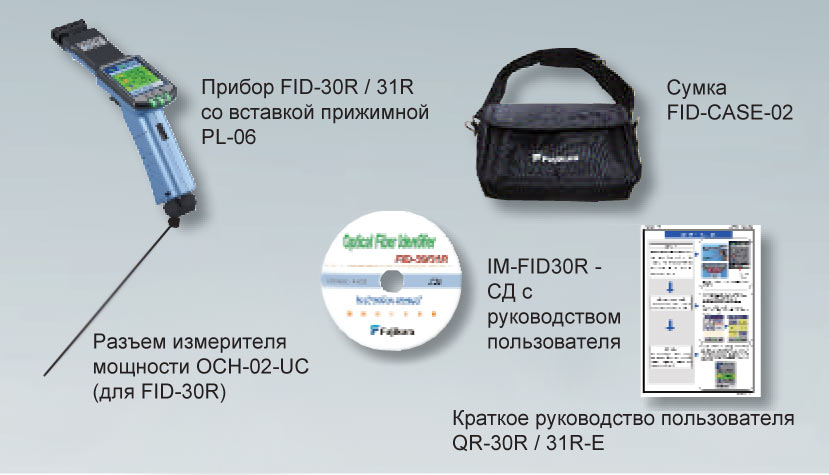

Комплект поставки:
- FID-30R / FID-31R — прибор
- PL-06 — вставка прижимная
- FID-CASE-02 — сумка
- IM-FID30R — СД с руководством пользователя
- QR-30R/31R-E — краткое руководство пользователя
- OCH-02-UC — разъем измерителя мощности (для FID-30R)
Опции для FID-30R:
- OCH-02-SC – FID-30R, SC разъем
- OCH-02-FC – FID-30R, FC разъем
- OCH-02-ST – FID-30R, ST разъем
- OCH-02-LC – FID-30R, LC разъем
-
