PX1 (Optical Power Expert) – устройство, позволяющее измерять мощность или потери оптического сигнала в линии связи.
Прибор способен сохранять до 1000 измерений.

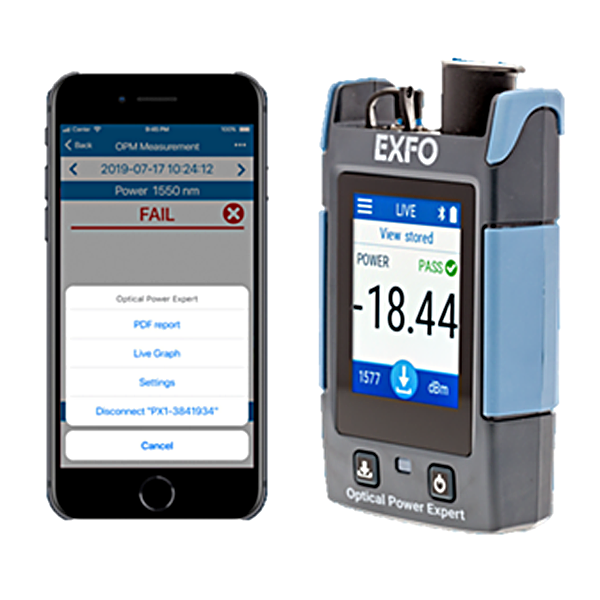

Подключение и передача результатов тестирования с PX1 на устройство инженера осуществляется через Bluetooth. Для создания отчетов используется приложение TestFlow, которое устанавливается на смартфоне технического специалиста, благодаря чему не придется ждать, когда инженер приедет в офис и сделает его. Приложение предоставляет возможность генерировать отчеты прямо в полевых условиях.
При проведении измерительных работ на линии технический специалист может самостоятельно задавать пороговые значения для каждой длины волны, а прибор уже сам вынесет вердикт «Годен / Не годен».
Optical Power Expert представлен в двух версиях: PX1 (стандартная) и PX1-PRO (расширенная).
Ключевые особенности:
- Связь с смартфонами осуществляется по Bluetooth
- Составление PDF-отчетов в полевых условиях посредством приложения TestFlow
- До 8 часов беспрерывной работы и менее 3 часов на зарядку аккумулятора
- Интуитивно понятный интерфейс
- Емкостной сенсорный цветной 2,8-дюймовый экран
- Объем внутренний памяти рассчитан на 1000 результатов тестирований
- Надежный и прочный: степень защиты IP54
- Инструкция по применению на русском языке
- Гарантия и калибровочный интервал – 3 года
Области применения:
- Измерение оптической мощности и вносимых потерь на оптических сетях
- FTTx
- CATV
- LAN/WAN
- PON
ДОКУМЕНТАЦИЯ
Оптический измеритель мощности PX1
Оптический измеритель мощности PX1 (или Optical Power Expert) – прибор, измеряющий мощность оптического сигнала (дБм) и вносимые потери на канале связи (дБ). PX1 является удобным решением для тестирования в полевых условиях за счет своих малых габаритов, а также ударопрочного и влагозащищенного корпуса (степень защиты IP54).
Прибор обладает сенсорным 2,8-дюймовым цветным емкостным дисплеем, на котором можно регулировать уровень яркости.
PX1 наделен настройками автономного режима работы для обеспечения максимальной экономии заряда аккумулятора.
Optical Power Expert способен обнаруживает 4 различные модуляции, генерируемые источником: 270 Гц, 330 Гц, 1 кГц, и 2 кГц.
Расширенная версия – Большие возможности
Прибор PX1 обладает двумя версиями: PX1 (стандартная версия) и PX1-PRO (расширенная версия).
Отличия между ними следующие:
- PX1-PRO имеет 45 калибровочных длин волн, тогда как PX1 – 11
- Диапазон измерений длин волн у PX1-PRO составляет от 780 нм до 1650 нм, тогда как у PX1 от 830 нм до 1625 нм
- PX1-PRO обладает интегрированным визуальным локатором повреждений (VFL), который работает в трех режимах: непрерывный, быстрое мерцание, медленное мерцание
- PX1-PRO обладает функцией автоматического распознавания и переключения длины волны, что позволяет исключить фактор человеческой ошибки. Помимо этого, он может запоминать полученные значения при одновременном тестировании на нескольких длинах волн
- PX1-PRO способен измерять мощность или затухание на длинах волн PON сетей: GPON, XGS-PON, NG-PON2, RFoG а также CWDM- и DWDM – сетей
- В PX1-PRO присутствует функция добавления в список «Избранные» до 20 длин волн
Базовая комплектация:
| Версия PX1 | |
| Номер | Описание |
| PX1 | Оптический измеритель мощности |
| GP-3157 | Ремешок |
| GP-2295 | Аккумулятор |
| FOAS-U25 | Универсальный 2,5 мм адаптер |
| GP-2269 | USB-кабель [совместим с любым адаптером AC USB] |
| – | Сертификат калибровки |
| Версия PX1-PRO | |
| Номер | Описание |
| PX1-PRO | Оптический измеритель мощности |
| GP-3157 | Ремешок |
| GP-2295 | Аккумулятор |
| FOAS-U25 | Универсальный 2,5 мм адаптер |
| GP-2269 | USB-кабель [совместим с любым адаптером AC USB] |
| GP-2227 | USB-AC адаптер |
| GP-2267 | Мягкая сумка для перевозки |
| – | Сертификат калибровки |
-
