FTB-700 – серия рефлектометрических модулей для платформы FTB-1.
Модули оптических рефлектометров предназначены для тестирования локальных (FTTx PON), внутризоновых, а в некоторых случаях они могут применяться и для магистральных волоконно-оптических сетей связи.
Малые мертвые зоны (0,8 м по событию), высокий динамический диапазон и мощная математика позволяют прибору точно локализовать и охарактеризовать все «события» вдоль исследуемой трассы вне зависимости от типа сети: будь то магистраль или сеть MDU PON, где на очень коротком расстоянии друг относительно друга может быть расположено несколько событий: сварки или механические соединения, коннекторы и т.д.
Модули рефлектометра для платформы FTB-1 представлены 3-мя моделями: FTB-720, FTB-730, FTB-730-iOLM.
FTB-720 LAN/WAN Access OTDR может сочетать в себе функционал тестирования многомодовых и одномодовых оптических волокон, идеален для тестирования частных/внутриобъектовых/ и корпоративных сетей.
Модель для тестирования одномодовых волокон может оснащаться портом с фильтром на длине волны 1625 нм для поиска неисправностей активных сетей, таких как P2P, FTTx и PON. FTB-720 – это универсальный рефлектометр для ежедневного использования в сетях доступа.
FTB-730 PON FTTH/MDU OTDR- модуль оптимизирован для тестирования компонентов PON сетей.
У модуля есть несколько основных модификаций, которые применяются на различных этапах жизненного цикла сети. Так:
- Подрядным организациям, ответственным за этапы строительства и сдачи-приемки сети наиболее всего подойдет модификация с набором длин волн: 1310/1490/1550нм (основные длины волн, применяемые в PON сетях)
- Операторам связи, осуществляющим приемку сети, подключение абонентов и последующую эксплуатацию – модель с длинами волн: 1310/1550нм и отдельной, фильтрованной длиной волны 1625/1650 нм, которая позволяет проводить тестирование активных линий. Возможность тестирования активной сети является достаточно критичным параметром для сетей PON, т.к. в противном случае для локализации неисправности, возникшей у одного абонента (или небольшой группы) оператор будет вынужден отключить остальных 31/63 абонентов, что в современных условиях является непозволительной роскошью!
Прибор позволяет проводить тестирование любых линий PON с коэффициентами деления сплиттера до 1:128, где уровень потерь превышает 21 дБ!
Функции встроенных измерителя мощности и визуального дефектоскопа (VFL), а также высокий динамический диапазон (до 39дБ) позволяют значительно расширить область применения рефлектометра – от сетей доступа до магистралей.
Краткая таблица характеристик:
Характеристики | FTB-720 | FTB-730 |
---|---|---|
Длины волн | 850/1300/1310 /1550/ 1625 | 1310/ 1490/ 1550/ 1625 |
Динам. диапазон | 26/ 25/ 35/ 32/ 33 | 39/35/37/39 |
Мертвая зона события, м | 0.8 | |
Мертвая зона по затуханию, м | 4/ 4.5/ 4.5/ 4.5/4.5 | 3.5/ 4.5/ 5/ 5 |
Ширина импульса, нс | 5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 | |
Линейность, dB/dB | ± 0.03 | |
Порог по потерям, dB | 0.01 | |
Разрешение по потерям, dB | 0.001 | |
Разрешение, м | от 0.04 до 5 | |
Число точек | до 256 000 | |
Погрешность длины, м | ± (0.75 + 0.001 % x длина + разрешение) |
Интеллектуальный оптический трассировщик FTB-730-iOLM
Тенденция перехода от медных сетей доступа (xDSL) к волоконно-оптическим (FTTx) – вполне обоснованная реалия сегодняшнего дня. Только оптическое волокно способно обеспечить постоянно растущую потребность абонента в полосе пропускания.
При этом, с точки зрения абонента подобный переход происходит незаметно – просто к классическим сервисам (доступ в Интернет) добавляются новые (IPTV, VoIP и т.д.), увеличивается полоса пропускания и значительно улучшается качество предоставления всего комплекса услуг. С точки зрения оператора все намного сложнее – помимо существенных капитальных затрат на строительство волоконно-оптической инфраструктуры, закупку и установку активного оборудования и т.д., значительно возрастают и операционные расходы, связанные с непосредственно с подключением абонентов и эксплуатацией сети связи.
Значительную часть операционных расходов может составлять и необходимость в переквалификации имеющегося штата монтажников и инженеров, которые до этого работали в основном с медными сетями связи. А медь и оптика – это две совершенно разных среды, и, как показывает практика, инженер – профессионал по медным линиям, должен быть полностью переучен (именно переучен) для того, чтобы он мог начать работать с оптическими линиями.
При этом совершенно очевидно, что как бы хорошо ни был построен курс обучения, достижение высоко профессионального уровня станет возможным только тогда, когда специалист сможет многократно применить полученные теоретические знания на практике.
В конечном итоге, все это потребует не только значительных финансовых вложений, но и огромных временных ресурсов. Что, особенно в условиях массовых FTTH проектов, является непозволительной роскошью!
До недавнего момента – это была реальность, с которой оператор связи вынужден был мириться, т.к. изменить что-либо не представлялось возможным.
Компания EXFO, имея за плечами многолетний опыт производства контрольно-измерительного оборудования и находясь в постоянном контакте со своими заказчиками, прекрасно понимает, с чем приходится каждый день сталкиваться оператору. В связи с чем, ведет постоянную доработку своего оборудования и решений с целью его упрощения и снижения уровня квалификации, необходимой инженеру для проведения измерений и обработки результата.
Последней разработкой EXFO, которая позволит существенно снизить операционные расходы оператора, является рефлектометр для сетей FTTH PON – FTB-730-iOLM! Это не просто рефлектометр – это интеллектуальный оптический трассировщик, который позволит нажатием всего одной кнопки инженеру любой квалификации, провести детальное и точное исследование как линии в целом, так и каждого события в отдельности на уровне инженера-эксперта!
При этом позволяя значительно сократить время измерений. Так, для качественного тестирования линии PON (от ONT в сторону OLT) профессиональному измерителю потребуется не менее 5-10 минут:
- сначала линия тестируется на самом коротком импульсе – это необходимо для того, чтобы минимизировать мертвые зоны и оценить состояние распределительного участка (само волокно, коннекторы, сварки/мех. соединения и т.д.), расстояния между событиями на котором может составлять от 1 до нескольких метров
- далее тест проводится на более длительном импульсе – для оценки потерь на сплиттере
- после чего проводится заключительное измерение на еще более длительном импульсе для оценки линии из конца в конец
iOLM проводит все те же измерения в автоматическом режиме всего за 30-60 секунд! Более того исключает необходимость проведения повторных измерений, в случае, если импульс выбран не правильно.

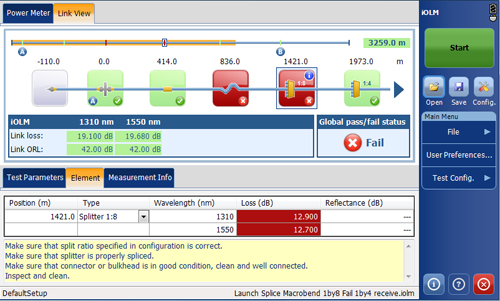

Основная идея, реализованная в iOLM, и его отличие от классического рефлектометра, заключается в том, что он проводит измерение не на одном, а последовательно на нескольких импульсах. Прибор автоматически подбирает оптимальные тестовые импульсы для различных участков сети, и проводит последовательно измерения каждого участка на оптимальном для него импульсе. После чего результаты измерения должным образом обрабатываются и на экран выводится детальная карта линии с указанием всех событий, расположенных вдоль нее, и их характеристик! При этом инженеру не требуется разбирать и анализировать рефлектограмму – трасса представлена в виде линии, а все события – пиктограммы.
При обнаружении неполадок на линии прибор может не только их локализовать, но и предложить специалисту, проводящему тестирование, возможную причину их возникновения, а также варианты ее устранения!
И это еще не все! В фильтрованный (1625нм) порт рефлектометра встроен измеритель оптической мощности, который позволяет оценить уровень мощности приходящих от OLT на длинах волн 1490 и 1550 нм сигналов…
Прибор имеет множество достоинств, основным из которых является значительное снижение риска возникновения ошибок при эксплуатации линии связи, вызванных человеческим фактором, а соответственно значительно снизить расходы оператора.
