Cистема мониторинга конвергированных сетей Brix System

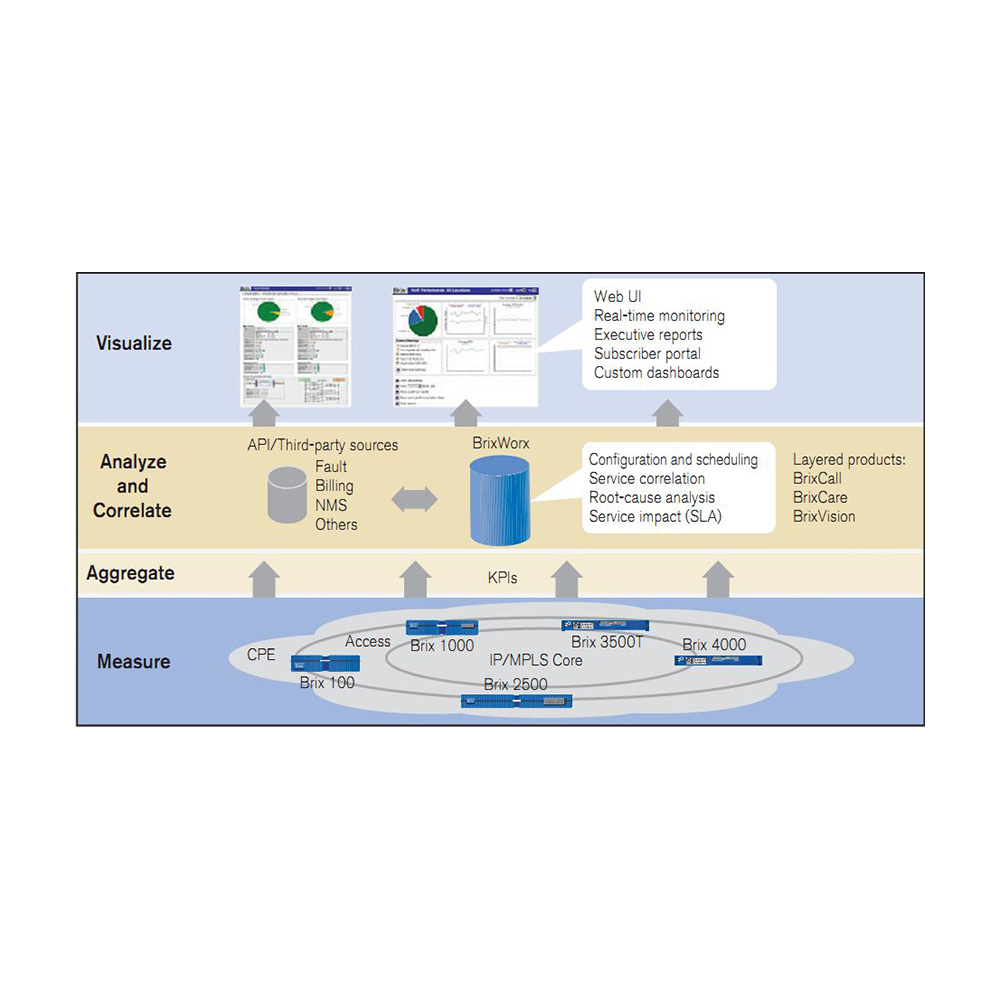

Exfo Service Assurance представляет решение для мониторинга качества предоставления услуг в конвергированных мультисервисных сетях – Brix System. Распределенная архитектура Brix System позволяет интегрировать систему как в строящиеся так и в уже существующие сети с легкостью адаптируя ее под требования потребителя.

Ядром Brix System является система контроля качества и производительности BrixWorx, позволяющая управлять распределенной контрольно-измерительной сетью. При этом BrixWorx поддерживает не только собственные устройства сбора информации Brix Verifier но и продукты сторонних производителей, поддерживающих стандарты управления качеством (например Cisco IP SLA). BrixWorx не только пассивно анализирует данные, проходящие по сети, но и при помощи устройств Brix Verifier (или аналогичных) может проводить активное тестирование сети, имитирующее реальную деятельность пользователей. С помощью BrixWorx оператор может самостоятельно формировать свои собственные KPI, основанные на любом параметре сети (например, на потерях пакетов, сетевых задержках и джиттере, значениях MOS для видео- и голосовых сервисов, и т.д), задавать расписание для автоматического проведения тестов или формирования отчетов.

В современных сетях предоставляется огромное количество различных IP-услуг и приложений, требующих комплексного тестирования и мониторинга для постоянного обеспечения высокого качества. EXFO Service Assurance использует модульный подход для решения этих задач, предоставляя сервис-ориентированные расширения базового продукта.

Для комплексного тестирования и анализа VoIP/IMS звонков применяется модуль BrixCall. Сегодня VoIP сети используют различные пути прохождения сигнального и голосового трафика, различные типы сигнализации на разных участках сети. Это усложняет процесс объединения отдельных IP соединений и потоков в один сквозной телефонный звонок. Использование BrixCall в совокупности с пробами Brix Verifier 4100, установленными на различных участках сети, позволяет объединять все отдельные события в рамках сети в один звонок. Для анализа трафика, проходящего через PSTN, может использоваться Brix Verifier 3500T, снабженный портом PRI. Для облегчения восприятия большого количества информации, система автоматически генерирует обобщенную «Запись качества звонка – CQR». Причем, в зависимости от пожеланий оператора, CQR может генерироваться как в процессе, так и по окончанию звонка.

Для контроля качества передачи видео по IP сетям, применяется модуль BrixVision. Не секрет, что качество передачи видеосигнала по IP сетям в первую очередь зависит от качества транспортной сети. BrixVision позволяет проводить комплексный анализ качества услуг начиная от оценки качества транспортной сети до качества изображения. А использование BrixVision совместно с Brix Verifier 2000V, имеющему в своем арсенале адаптеры, позволяющие подключать его к источникам кабельного или спутникового телевидения, дает возможность сквозного анализа передачи изображения.

BrixNGN, в свою очередь, призван осуществлять мониторинг сервисов в сетях IP/MPLS и Carrier Ethernet. На основании данных полученных с помощью BrixNGN оператор может определять «узкие места» сети, оперативно реагировать на возникшие проблемы и принимать адекватные и своевременные решения по модернизации и расширению собственной сети. В качестве пробников BrixNGN может использовать устройства RTU-310G, способные проводить тестирование сети согласно RFC 2544 на скоростях до 10 Gigabit.

BrixMobile предоставляет универсальное решение по мониторингу беспроводных сетей (LTE, 3G (UTRAN with HSPA), 2.5/2G (GERAN), CS/PS и т.д.). BrixMobile включает в себя устройства сбора данных, устройства обработки сигнализации, средство контроля и управления BrixMobile SA 5000 и может дополнительно укомплектовываться протокольным анализатором (NetHawk M5). При этом система позволяет не только фиксировать проблемы но и на основании детального анализа расшифровок протоколов связанных с проблемой находить и исправлять причину неисправности. Применяемые в рамках BrixMobile устройства Brix Verifier серии 5000 могут укомплектовываться различными интерфейсными модулями (от E1/T1 до STM-1/STM-4 и Gigabit Ethernet), что позволяет гибко распределять по сети точки осуществления контроля.
