Линейка анализаторов оптического спектра позволяет измерять отношение сигнал/шум внутри полосы (In-band OSNR) в сетях 40G и ROADM. Позволяет проводить измерения для всех сетей DWDM с любым расстоянием между каналами, от 50 ГГц DWDM до CWDM.
Измерительный модуль FTB-5240S, размещаемый в компактной платформе FTB-2 / FTB-2 Pro или в универсальной платформе FTB-500, приспособлен для быстрой и точной наладки сетей DWDM и переводе сетей на высокие скорости передачи до 40G.
В сочетании с платформой FTB-2 вы получаете компактное высокоэффективное решение для спектральных измерений в сетях следующего поколения. В платформе FTB-500 модуль анализатора оптического спектра EXFO FTB-5240S/BP, способный выполнить измерение In-band OSNR, может быть совмещен с транспортным модулем FTB-88100NGE Power Blazer, образуя тем самым уникальное измерительное решение для сетей до 100G
Модуль FTB-5240BP имеет лучшее оптическое разрешение (33 пм), что позволяет обнаружить события на вашей сети, которые обычно остаются невидимы, например спектральную составляющую улучшенных форматов модуляции, чистоту фильтров. Данный модуль может быть установлен только в платформу FTB-500.
Запатентованный EXFO метод измерения In-band OSNR обеспечивает измерения с высокой точностью в системах следующего поколения, где уровень шума меняется от канала к каналу. Обычные средства измерения OSNR приводят в такой ситуации к неверным результатам, особенно когда дело касается ROADM и систем 40G. Встроенная система для регистрации различных поляризационных состояний сигнала, совмещенная со встроенным контроллером поляризации, позволяет пользователям выполнять автоматические точные измерения OSNR в сетях следующего поколения.
Ультра быстрое сканирование спектра, выполненное анализатором FTB-5240S/BP и анализ, проведенный платформой FTB-500, значительно сэкономят ваше время.

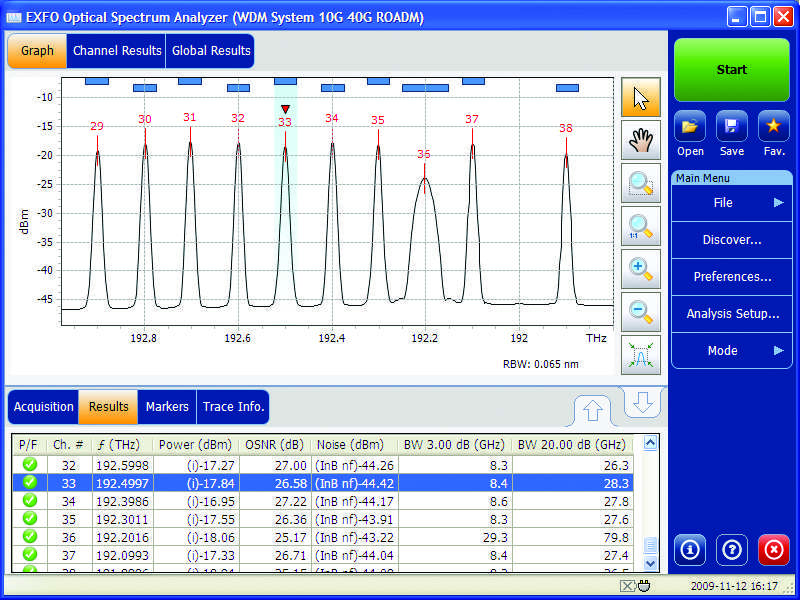

Анализатор спектра FTB-5240S/BP поддерживает новые схемы модуляции: NRZ, duobinary, DPSK, QPSK, для которых характерна широкая спектральная линия, часто имеющая несколько пиков. Качественный анализ гарантирует правильную идентификацию и измерение сигнала на каждом канале.
- Динамический диапазон более 90 дБ
- Высокая точность
- Измерение In-Band OSNR в системах ROADM и 40 Гбит/с
- Автоматическое распознавание каналов
- Измерение мощного сигнала до +23 дБм на канал (опция)
- Совместима с платформами FTB-500 и FTB-2/FTB-2 Pro (Кроме FTB-5240BP), FTB-200 (Кроме FTB-5240BP)

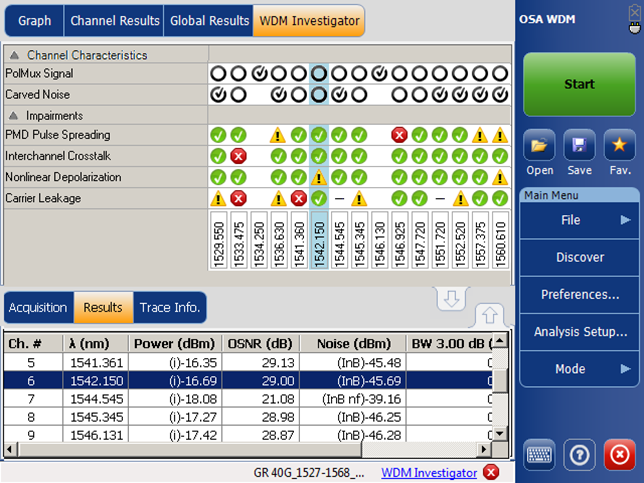

Отдельно хочется отметить приложение WDM Investigator.
Данное приложение позволяет по косвенным параметрам определить, что влияет на спектр.
Метод позволяет для каждого канала определить влияние следующих параметров
- Определение сигнала Pol mux
- Определение Carved noise
- Влияние PMD
- Диагностика нелинейных эффектов
- Перекрестные помехи
- Carrier leakage
Такой анализ позволяет упростить тестирование линии и выявить факторы, влияющие на спектр сигнала.
