KIWI-7400 : Оптический рефлектометр серии
KIWI-7400 : Оптический рефлектометр серииKIWI-7400 : Оптический рефлектометр серииKIWI-7400 : Оптический рефлектометр серииKIWI-7400 : Оптический рефлектометр серииKIWI-7400 : Оптический рефлектометр серииKIWI-7400 : Оптический рефлектометр серии

Оптический рефлектометр серии KIWI-7400 – это компактная многофункциональная платформа, которая может удовлетворить все требования монтажников, подрядчиков и операторов связи по тестированию во время строительства, обслуживания оптической сети и устранения неисправностей. Он удобен как для автоматического тестирования, так и при использовании в ручном режиме. Тестирование на разных длинах волн и функции анализа позволяют быстро и точно оценить состояние оптической линии связи.

Модификация с поддержкой одномодовых и многомодовых волокон станет универсальным решением для провайдеров и операторов.
Модель с поддержкой тестирования активных линий на длине волны 1625 или 1650 идеально подходит для тестирования FTTH сетей.
Вариант рефлектометра с динамическим диапазоном 50 дБ будет незаменимым для операторов связи при измерении магистральных линий связи.

Документация

Оптический рефлектометр серии KIWI-7400

Основные технические характеристики:

  • Динамический диапазон: до 50 дБ
  • Мертвая зона: По затуханию 0,8 м, По событию 4 м

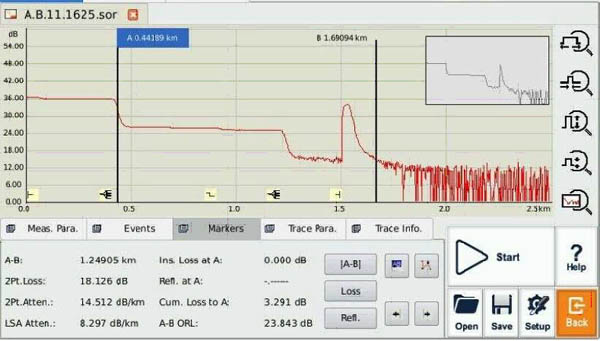

  • Автоматическое/ручное тестирование и анализ
  • Тестирование на нескольких длинах волн

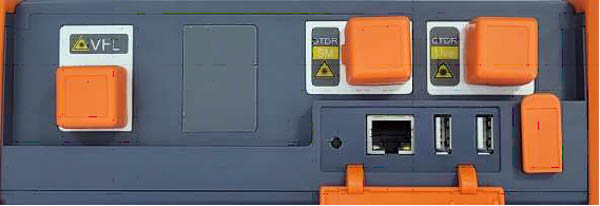

  • Встроенный визуальный детектор повреждений
  • Тестирование на активной сети (модели с длиной волны 1625/1650 нм с фильтром)
  • Определение и анализ оптический ответвителей (сплиттеров)
  • Поддержка многомодового волокна (Модуль рефлектометра на 4 дли-ны волны MM/SM)
  • Поиск неисправностей, измерение длины волокна/потерь/обратных по-терь, обнаружение разъемов/разветвителей /сплиттеров/макроизгибов/конца линии
  • Применение для LAN/WAN/FTTx
  • Формат файла GR-196-CORE (SOR)
  • Формат файлов SOR и JPG
  • Масса 2,1 кг
  • 7-дюймовый сенсорный экран
  • Высокопрочный защитный резиновый бампер
  • Защита от влаги, пыли и ударов
  • Оптимизированное управление питанием: 10 часов непрерывной работы

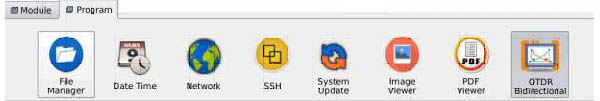

Дистанционное управление:

  • Удобное подключение к сети
  • Дистанционное управление работой прибора (опция)
  • Подключение по FTP

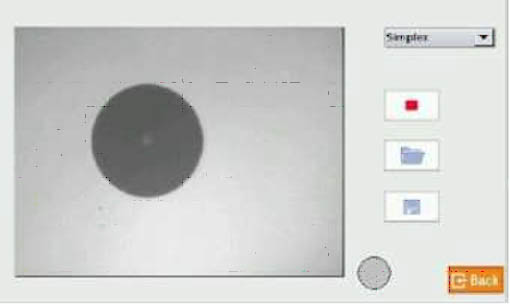

Модуль видеомикроскопа (опция)

  • Быстрая и четкая фокусировка
  • Безопасный для глаз и четкий просмотр видео
  • Сменные наконечники для разъемов

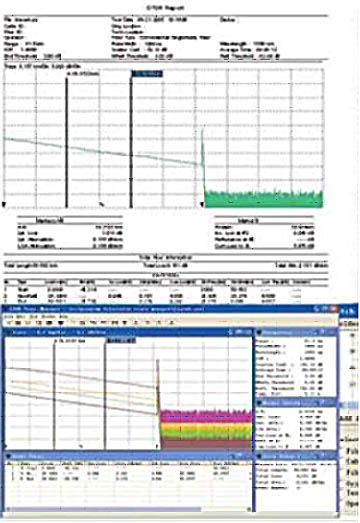

Программное обеспечение для ПК:

  • Анализ нескольких трасс
  • Печать одной/многих трасс в одном отчете
  • Пакетное редактирование и печать
  • Двунаправленный анализ трасс
  • Форматы отчетов CSV
  • Функция дистанционного управления

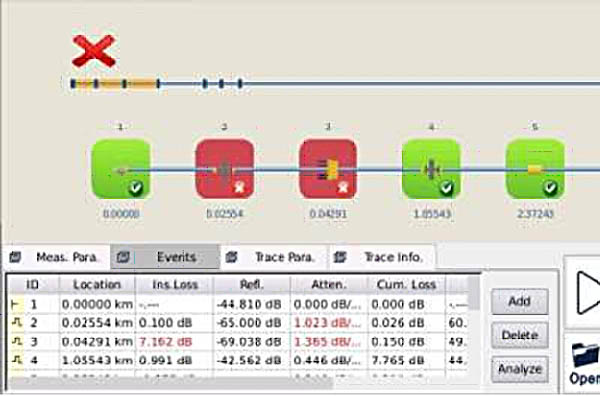

Интеллектуальное тестирование:

Программное обеспечение Link Image помогает техническим спе- циалистам более эффективно использовать рефлекто-метр без необходимости интерпретировать результаты. Си-стема пред- ставляет данные в виде понятных пользователю пиктограмм в виде схемы всей линии.

  • Представление всех событий в виде пиктограмм
  • Анализ сплиттеров, до 3-х каскадов
  • Автоматический результат Годен/Не годен



Комплект поставки:

  • Рефлектометр
  • Литиевая батарея
  • CD с ПО и руководством по эксплуатации
  • Кабель для подключения к ПК
  • Сумка для переноски
  • Сертификат калибровки

Дополнительные опции:

LS: Источник излучения (через порт рефлектометра)
PM: Измеритель мощности
FP: Видеомикроскоп
RC: Функция удаленного управления
LM: Функция интеллектуального анализа линии

Модификации:

Артикул Длины Волн Динамический диапазон (дБ) Мертвая зона по событию (м) Мертвая зона по затуханию (м)
KIWI-7431 1310/1550 38/37 0.8 4
KIWI-7451 1310/1550 45/43 0.8 4
KIWI-7461 1310/1550 50/48 0.8 4
KIWI-7442 1310/1550/1625* 43/41/40 0.8 4
KIWI-7444 1310/1550/1650* 42/40/39 0.8 40
KIWI-7430 850/1300/1310/1550 23/28/38/36 1 4.5/4.5/4/4

*- Модели с фильтрованным портом для тестирования активных волокон

Технические характеристики
Диапазон расстояний SM: 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240 км
MM: 1.3, 2.5, 5, 10, 20, 40 км
Длина импульса SM: 5нс,10 нс, 30 нс, 100 нс,300 нс,1мкс, 2.5 мкс,10 мкс, 20 мкс
MM: 5 нс, 10 нс, 30 нс, 1 мкс, 2.5 мкс
Время усреднения «Быстрый режим», 15с, 30с, 45с, 60с, 90с, 120с, 180с
Источник излучения Лазерный диод
Коннектор Сменный, FC/PC (опционально SC, ST and LC )
Погрешность измерения расстояния ±(1м + 10-5×расстояние + разрешение выборки)
Погрешность определения затухания ±0.05 дБ/дБ
Погрешность определения обратных потерь ±4 дБ
Визуальный детектор повреждений Мощность:≥-3дБм Режим мерцания : 1Гц Расстояние: до км
FP – Оптический видеомикроскоп (опция)
Размер матрицы 400×300мкм
Разрешение ≤1.5мкм
Фокусировка Ручная
Габариты Ø32×175мм
LS – Источник излучения (опция)
Длина волны (±20нм) В соответствии с длинами волн рефлектометра
Выходная мощность ≥-7дБм
PM – Измеритель мощности (опция)
Калиброванные длины волн 850нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 1650 нм
Динамический диапазон -70дБм – +6 дБм (-60 дБм – +6 дБм @ 850нм)
Тип детектора InGaAs
Разрешение 0.01дБ
Погрешность ± 5% ± 0.01нВт (±0.5дБ@850нм)
