 : Кабель витая пара Volition® категории 6a F/UTP (500 м)
 : Кабель витая пара Volition® категории 6a F/UTP (500 м)

Кабели Volition® 10 Гигабит специально предназначены для обеспечения полной помехоустойчивости к межкабельным перекрестным наводкам при 500 МГц.

Данные кабели были разработаны для превышения требований теста «6 вокруг 1», который представляет собой суммарную мощность ANEXT эффектов, создаваемых 6 кабелями (или 24 парами) на одну пару соседнего кабеля.
Все конструкции кабелей Volition® на 10 Гигабит имеют общее экранирование и/или экранирование каждой пары. Кабели Volition® на 10 Гигабит имеют беспрецедентную помехоустойчивость к AXTLK. Округлая форма кабелей Volition® 10 Гигабит обеспечивает простоту монтажа без особых предосторожностей. Соединение кабеля Volition® 10 Гигабит с разъемом Volition® OCK10S8 также является простым. Прокладка кабеля также осуществляется достаточно просто, что обеспечивается внешним диаметром кабеля, который совпадает с диаметром кабеля Volition® Категории 6/Класс E на 250 МГц. Кабели Volition® на 10 Гигабит предлагаются в версии LSZH.

Цена:

Звоните

Технические характеристики Преимущества
Алюминий/Полиэфирный экран Сертифицированная помехоустойчивость к межкабельным перекрестным наводкам вплоть до 500 МГц
Метки длины на кабельной оболочке Простота установки
Оболочка LSZH, тип IEC 60332-1 Соответствует требованиям для общественных зданий
Округлая форма Простота подсоединения к разъему RJ45 OCK10S8



Электрические характеристики при 20 °С

Сопротивление проводника при 20 °C (макс.) 98,6 Ом/км
Сопротивление изоляции (мин) 5000 Мом/км
Диэлектрическая прочность при 50 Гц 1 кВ/1 мин
Ёмкостная ассиметрия, пара – земля (макс.) 800 пФ/500 м
Коэффициент замедления (NVP) 78%
Характеристический импеданс при 100 МГц 100±15 Ом в диапазоне от 1 до 100 МГц
Номинальное напряжение по постоянному току 48В (IEEE 802.3af-2003

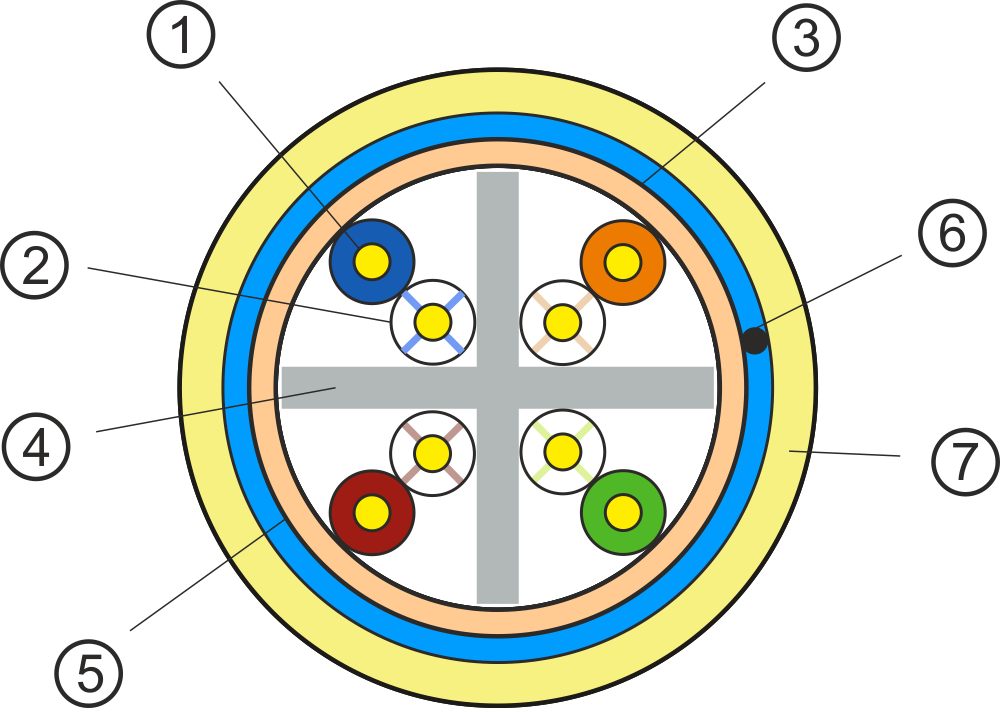

 Кабель витая пара VOLITION® категории 6A 1. Проводник Однопроволочная медная жила Ø 0,511 мм
2. Изоляция ПЭ диэлектрик с минимальными потерями
3. Лента Синтетический материал. Обеспечивает стабильность
конструкции до и после монтажа
4. Крестообразный
разделитель
Разработанный специально для оптимизации NEXT
5. Экран Алюминий/полиэфир. Обеспечивает оптимальные характеристики ANEXT
6. Дренажная жила Луженая медь. Используется с 9 контактным соединителем
7. Оболочка Малодымный материал



Механические параметры монтажа

  • Минимальный радиус изгиба, мм: 60
  • Максимальная величина натяжения (Н): 90
  • Номинальный вес, кг/км: 51
  • Температурные характеристики:
  • Транспортировка/хранение: от 0 до +50 °C
  • Эксплуатация от 20 до +60 °C
