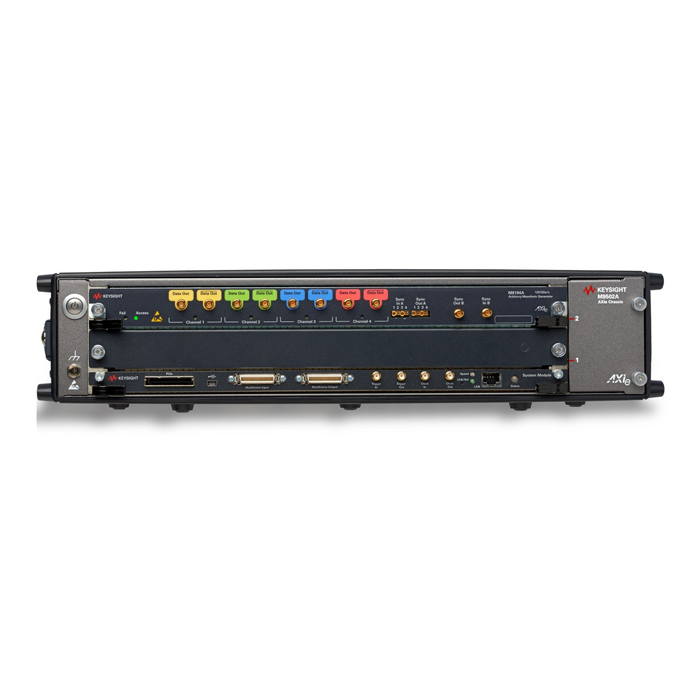

Генератор сигналов произвольной формы в формате AXIe M8194A

Генерация когерентных оптических сигналов

Для решения прикладных задач со скоростями передачи данных 400 Гбит/с и 1 Тбит/с требуется новый класс генераторов сигналов, обеспечивающих одновременно высокое быстродействие, точность и гибкость при формировании сигналов. M8194A – идеальное решение для тестирования дифференциальных оптических систем, начиная от дискретных компонентов,таких как оптические усилители мощности, до более сложных систем с двойной поляризацией (оптические модуляторы или оптические приемники).
Обеспечивая до 4 каналов в одном модуле в формате AXIe, каждый из которых работает с частотой дискретизации до 120Гвыб/с и имеет аналоговую полосу частот до 45 ГГц, M8194A позволяет тестировать системы с двойной поляризацией в небольшом форм-факторе и генерировать сложные сигналы со множеством схем модуляции (РАМ-4, РАМ-8, QPSK, nQAM) со скоростью до 100 Гбод.
Компенсация искажений, генерируемых кабелями и усилителями, может быть реализована путем встраивания/исключения S-параметров соответствующих цепей, либо проведением калибровки в рабочем положении, используя ПО векторного анализа сигналов компании Keysight.

Используя программу формирования модуляции оптических сигналов 81195A компании Keysight M8194A упрощает генерацию оптических искажений (таких как поляризационная модовая дисперсия, ПМД) для тестирования оптических приемников в предельных режимах, используя множество сценариев испытаний.

Генерация многоуровневых/многоканальных цифровых сигналов

Генератор сигналов произвольной формы M8194A также идеально подходит для разработки многоуровневых многоканальных интерфейсов, использующих любые стандартные или специализированные форматы данных, например, при реализации высокоскоростных соединений объединительных плат с применением форматов РАМ-4 и РАМ-8, а также технологий в области мобильных приложений.

На скоростях передачи данных, достигающих нескольких Гбит/с, необходимо учитывать влияние кабелей, проводников печатных плат, соединителей и других цепей для того, чтобы в контрольной точке исследуемого устройства (ИУ) сгенерировать требуемый сигнал. M8194A включает цифровые методы ввода предыскажений для компенсации АЧХ и ФЧХ выхода генератора и любых внешних цепей, чтобы обеспечить генерацию в ИУ требуемого сигнала. Каналы могут встраивать/исключать эти цепи при наличии соответствующих S-параметров.

При использовании программы формирования модуляции оптических сигналов 81195А можно добавить к сигналу различные виды искажений. Обеспечивая высокую плотность каналов, M8194A хорошо подходит для приемлемого по стоимости и точного моделирования высокоскоростных интерфейсов, использующих множество линий (multi-lane).

Исследования в области физики, химии и электроники

С помощью M8194A можно сгенерировать любые сигналы произвольной формы, которые можно описать математически, и загрузить в M8194A. Обеспечивается генерация ультракоротких (до 16пс), но точных, импульсов, либо очень коротких, но широкополосных, РЧ-импульсов и радиоимпульсов с ЛЧМ, необходимых для исследования процессов химических реакций и возбуждения элементарных частиц.
