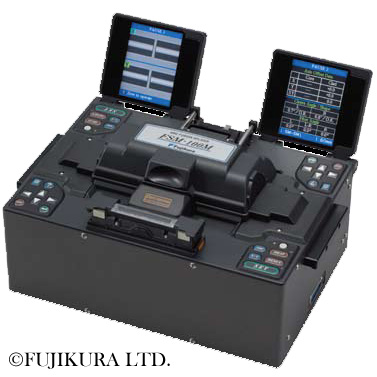

Новейшая линейка лабораторных оптических сварочных аппаратовFujikura ARCMaster FSM-100 предоставляет своим пользователям уникальный набор технологий для сварки нестандартных волокон.
Сварки предназначены для использования, в первую очередь, в лабораториях и исследовательских центрах, а также для производства, где от сварок требуются расширенные возможности (по сравнению с обычными телекоммуникационными сварками). Линейку назвали “ARCMasterTM“, поскольку данные аппараты обеспечивают высокую степень контроля над плазменным разрядом в процессе дуговой сварки. Гибкость FSM-100 открывает массу возможностей по сварке слабо контрастных волокон c сохранением поляризации, дырчатых волокон, волокон большого диаметра и других специальных волокон.
Основные преимущества:
- Патентованная система фиксации волокна для работы с волокнами различных диаметров
- Система совместного позиционирования волокна и электродов в процессе сварки, позволяющая использовать аппараты как для сварки тонких или термочувствительных волокон, так и для сварки толстых волокон
- Улучшенная технология охвата дуги для сохранения формы некруглых волокон
- Возможность сварки волокон с короткой длиной сколотого участка волокна
- Специальная процедура калибровки дугового разряда для лучшего контроля температуры при сварке
- Двойная оценка потерь на сварном соединении
- Два метода выравнивания для волокон, сохраняющих дисперсию – традиционное выравнивание по сердцевине (PAS) и выравнивание по профилю волокна (IPA)
- Возможность считывания профилей волокон с сохранением дисперсии
- Горизонтально расположенные держатели волокна
- Эргономичный корпус, удобный при использовании на производстве
- Бесплатное автоматическое обновление ПО через Интернет
В линейку AКСMaster входят аппараты FSM-100P и FSM-100M.
| Технические характеристики | |||
|---|---|---|---|
| FSM-100M | FSM-100P | ||
| Совместимые оптические волокна | Телекоммуникационные | Одномодовое волокно (G.652), волокно с ненулевой смещенной дисперсией (G.655), многомодовое волокно (G.651), легированное эрбием волокно (EDF), волокно со смещенной дисперсией (DCF) и прочие | |
| Волокна большого диаметра (LDF) | Все распространенные типы кремниевых волокон | ||
| Волокна с сохранением поляризации (PMF) | – | PM | |
| Диаметр сердцевины | 60 – 500 мкм | ||
| Диаметр оболочки | 100-2000 мкм | ||
| Длина зачищенного участка волокна | При фиксации за волокна | 8-10мм (обычно 9мм) | |
| При фиксации за оболочку | 3-5мм (обычно 4мм) | ||
| Обычные потери на сварке | Одномодовое волокно | 0,03 дБ | |
| NZDSF/LDF | 0,05 дБ | ||
| Многомодовое волокно | 0,02 дБ | ||
| PMF | – | 0,06 дБ | |
| Длительность сварки | SMF/MMF | 15с | |
| NZDSF/LDF | 25с | ||
| PMF (PANDA) | – | 30-50c | |
| PMF (без профиля) | – | 90-300c | |
| Коэффициент взаимодействия мод при сварке PMF | PMF (PANDA) | – | -40 дБ (0,6 градуса) |
| PMF (без профиля) | – | -32дБ (1,4 градуса) | |
| Потери на отражение | не менее 60 дБ | ||
| Время термоусадки КДЗС | 40 мм (FP-03) | 30с | |
| 60 мм (FP-03) | 35с | ||
| Микро КДЗС (FPS01) | 55с | ||
| Зажимы для волокна | Диаметр автоматически подстраивается под свариваемое волокно | ||
| Диапазон движения электродов вдоль волокна (sweep) | +/- 5мм (по умолчанию электроды находятся на нулевой отметке) | ||
| Срок жизни электродов | 2500 разрядов при сварке одномодового волокна с расстоянием между электродами 1мм | ||
| Расстояние между электродами | От 1,0мм до 3,0 мм, настраивается | ||
| Относительное смещение электродов | От -0,3мм до +0.1мм, настраивается | ||
| Тест на растяжение | 1,96 до 2,45 Н | ||
| Увеличение места сварки | х58 до х300 (настраивается) | ||
| Авто запуск | Есть | ||
| Программы сварки | Общее количество программ | 300 | |
| Преднастроенные программы | есть | ||
| Ручной режим | есть | ||
| Режим измерения мощности | есть | ||
| Режим внесения потерь в сварное соединение (аттенюатор) | Есть | ||
| Количество программ термоусадки | 100 | ||
| Хранение результатов сварки | Последние 2000 результатов | ||
| Поддержка языков | Японский, английский | ||
| Калибровка мощности разряда | 3 метода | ||
| Клибровка позиционирования электродов | 2 метода | ||
| Считывание профиля волокна | Да | ||
| Подключение к ПК | Обновление ПО | Да | |
| Отображение картины сварки | Да | ||
| Настройки сварки | Да | ||
| Результаты сварки | Да | ||
| Управление аппаратом с ПК | Да, предоставляются примеры ПО и описание команд | ||
| Дисплей | Два цветных дисплея 4,1” | ||
| Габариты | 311 (Ш) х 232 (Г) х 160 (В) без учета резиновых ножек | ||
| Вес | 7,5 кг | 7,9кг | |
| Блок питания | Внешний блок питания ADC-15, 100-240В, 50-60Гц, До 100Вт | ||
| Рабочий температурный режим | 0-95% отнсительной влажности, 0-40°С | ||
| Температурный режим хранения | 0-95% относительной влажности, -40 – 80°С | ||
| Интерфейсы | Питание (19В постоянного напряжения , 4,5А) | ||
| USB 2,0 mini B (для подключения к ПК) | |||
| IEEE-488, 24 пина для подключения внешнего измерителя мощности | |||
| Два 6-пиновых коннектора mini DIN для подключения внешнего оборудования (HJS-02) | |||

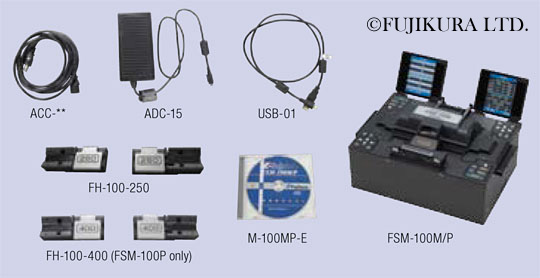

| Комплект поставки | |||
|---|---|---|---|
| Название | Модель | Комплектация FSM100M | Комплектация FSM100P |
| Сварочный аппарат | FSM-100M | 1 | – |
| FSM-100P | – | 1 | |
| Кейс для переноски | CC-27 | 1шт. | 1шт. |
| Держатель волокна 250мкм | FH-100-250 | 1 пара | 1 пара |
| Держатель волокна 400мкм | FH-100-400 | – | 1шт. |
| Блок питания 220В | ADC-15 | 1шт. | 1шт. |
| Шнур питания 220В | ACC-XX | 1шт. | 1шт. |
| Запасные электроды | ELCT2-25 | 1 пара | 1 пара |
| Шнур USB | USB-01 | 1шт. | 1шт. |
| Безворсовые палочки для очистки | DCS-01 | 1 комлпект | 1 комплект |
| Отчет о тестировании сварки | – | 1шт. | 1шт. |
| Руководство пользователя | M-100MP-E | 1шт. | 1шт. |
-
