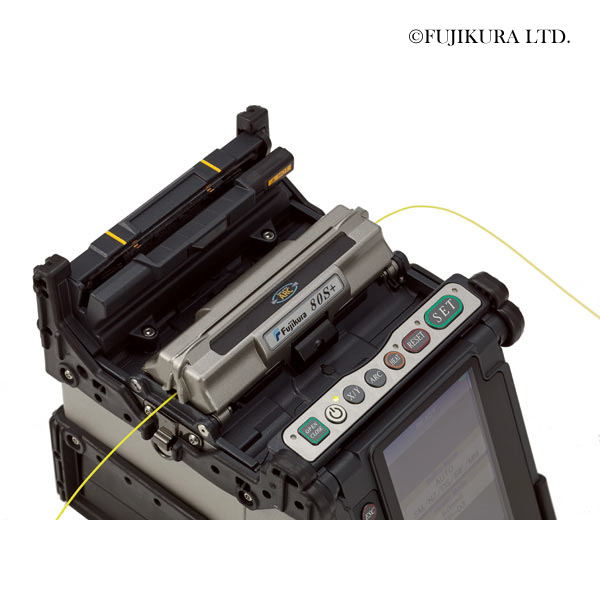

Оптический сварочный аппарат Fujikura 80S+/70R+ представляет собой обновленную версию сварочного аппарата Fujikura 80S.
Сварочный аппарат Fujikura 80S+/70R+ унаследовал все преимущества сварочного аппарата Fujikura 80S, сделав его ещё удобнее в использовании.
Основные преимущества оптического сварочного аппарата Fujikura 80S+/70R+:
- высокая скорость сращивания волокна и термоусадки гильз
- сведение по сердцевине волокна с автоопределением типа волокна
- роботизированная ветрозащитная крышка
- полная автоматизация процесса сварки, упрощающая действия оператора до 4 шагов
- наличие Bluetooth соединения
- расширенный ресурс электродов до 5000 сварок
- возможность управления со смартфона
- Гарантия 3 года
ДОКУМЕНТАЦИЯ
Оптический сварочный аппарат Fujikura 80S+/70R+
| Технические характеристики Fujikura 80S+ | |
| Типы свариваемых волокон | одиночные кварцевые оптические волокна: SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
| Диаметр свариваемого волокна | 80-150 мкм |
| Диаметр покрытия свариваемого волокна | 100-3000 мкм |
| Длина зачищаемых волокон | от 5мм до 16мм |
| Режимы сварки / термоусадки | 100 / 30 |
| Усреднённое значение потерь на сварном соединении | 0.02дБ (SM), 0.01дБ (MM), 0.04дБ (DSF) и 0.04дБ (NZDS) |
| Коэффициент отражения от сварного соединения | не менее 60дБ |
| Функция внесения потерь в месте сварки | Настраиваемое внесение потерь в линию для создания фиксированного аттенюатора, от 0,1 до 15 дБ с шагом 0,1 дБ |
| Типичное время сварки | 6сек (режим ULTRA FAST), 7сек (режим SM FAST), 10сек (режим SM AUTO) |
| Типичное время термоусадки | 13сек для КДЗС FP-03 9сек для КДЗС Slim 60мм |
| Хранение результатов сварки | 20 000 сварок |
| Просмотр места сварки | оси X и Y одновременно или раздельно с помощью двух CMOS телекамер на 4,73“ цветном ЖК дисплее |
| Увеличение места сварки | в 320 раз для раздельного просмотра В 200 раз для одновременного просмотра по осям X и Y |
| Проверка механической прочности места сварки | от 1,96 до 2,25Н |
| Типы применяемых КДЗС | 60мм, 40мм и микрогильзы Fujikura и заданные пользователем |
| Количество сварок с термоусадкой при питании от аккумуляторной батареи | 200 полных циклов |
| Ресурс электродов | 5000 сварок |
| Беспроводное подключение | стандарт Bluetooth® 4.1 OS: Andoroid 5.0 и выше, ios 8.0 и выше для моделей iphone старше 6 версии |
| Размер/вес | 146 x 159 x 150 мм / 2.7кг (с аккумуляторной батареей) |
| Условия эксплуатации | от 0 до 5000 м над уровнем моря, скорость ветра до 15м/с, температура от – 10°С до +50°С, относительная влажность от 0 до 95%; |
| Интерфейсы | USB 2.0 (тип Mini-B), 6-pin мини DIN для питания термострипперов RS-02 или RS-03 |

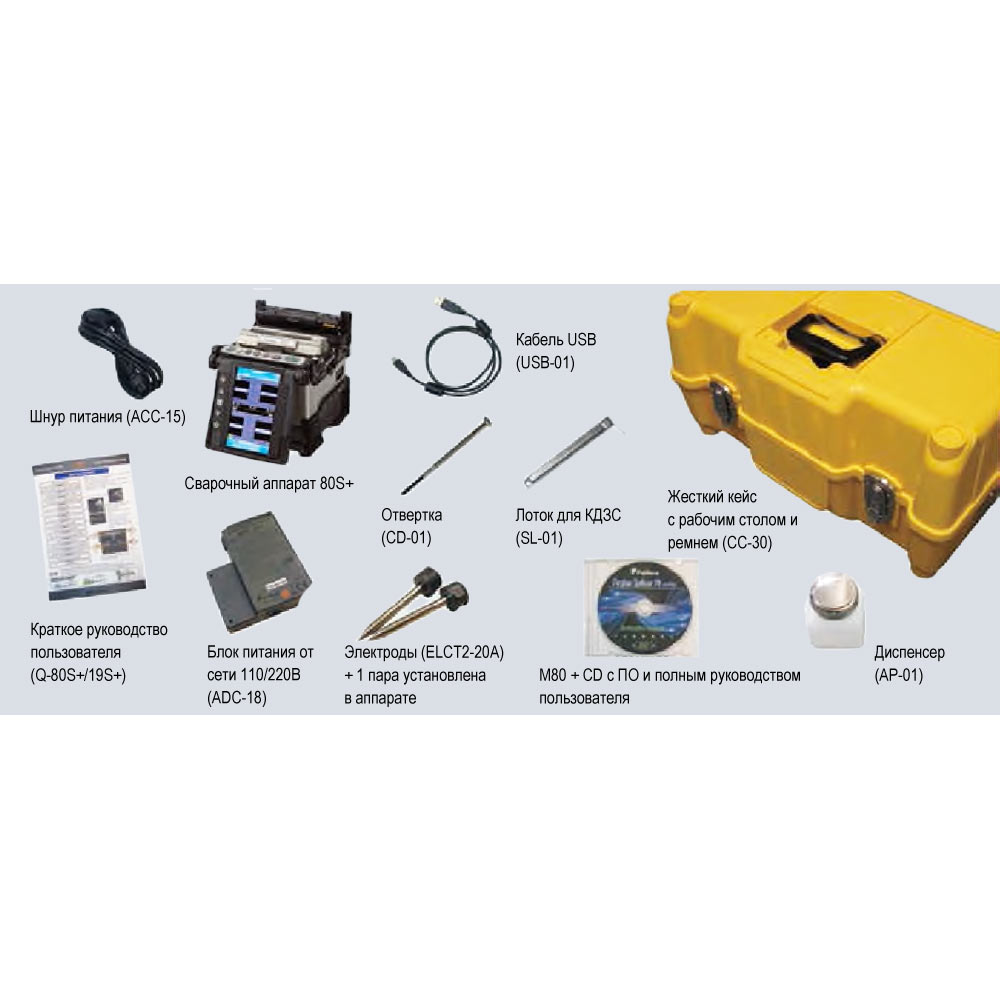

| Стандартный комплект поставки Fujikura 80S+ | ||
| 1 | Cварочный аппарат 80S+ | 1 шт. |
| 2 | ADC-18 Блок питания от сети 110/220В | 1 шт. |
| 3 | ACC-15 Шнур питания | 1 шт. |
| 4 | CC-30 Жесткий кейс с рабочим столом и ремнем | 1 шт. |
| 5 | ELCT2-20A Электроды (+ 1 пара установлена в аппарате) | 1 пара |
| 6 | M-80+ CD с ПО и полным руководством пользователя | 1 шт. |
| 7 | USB-01 Кабель USB | 1 шт. |
| 8 | SL-01 Лоток для КДЗС | 1 шт. |
| 9 | AP-01 Диспенсер | 1 шт. |
| 10 | SD-01 Отвертка | 1 шт. |
| 11 | CLAMP-S70C – Зажим для волокна | 1 пара |
| Варианты комплектации Fujikura 80S+ |
| Fujikura 80S+ Сварочный аппарат, шт. |
| Fujikura 80S+ KIT A – Аппарат сварочный FSM-80S+ KIT A (CT-50 + BTR-09A + DCC-18 + ELCT2-20A), комплект |
| Fujikura 80S+ KIT С – Аппарат сварочный FSM-80S+ KIT С (CT-08 + BTR-09A + DCC-18 + ELCT2-20A), комплект |
| Аксессуары для сварочных аппаратов Fujikura 80S+ |
| СT-08 Прецизионный скалыватель CT-08 с контейнером для сбора осколков волокна |
| CT-50 – Прецизионный скалыватель CT-50 с контейнером для сбора осколков волокна |
| RS02 – Термостриппер RS02 (для волокна 125мкм) |
| RS03 – Термостриппер RS03 (для волокна 125мкм) со встроенным аккумулятором |
| FH-70-250 – Держатель волокна FH-70-250 (для оболочки 250мкм), пара |
| FH-70-900 – Держатель волокна FH-70-900 (для оболочки 900мкм), пара |
| FH-60-DC250 – Держатель волокна для абонентского дроп-кабеля, пара |
| FH-FC-20 – Держатель волокна FH-FC-20 (для оболочки 2мм), 1 шт. |
| FH-FC-30 – Держатель волокна FH-FC-30 (для оболочки 3мм), пара |
| FH-60-LT900 – Держатель волокна FH-60-LT900 (для 900мкм свободного буфера), пара |
| CLAMP-S70C – Зажим для волокна, пара |
| CLAMP-S70D – Зажим для волокна (для 900мкм свободного буфера), пара |
| BTR-09A – Батарея аккумуляторная BTR-09A |
| DCC-18- Шнур питания DCC-18 для зарядки BTR-09A |
| DCC-12 – Шнур питания DCC-12 от автомобильного прикуривателя |
| DCC-13 – Шнур питания DCC-13 от клемм аккумулятора |
| ELCT2-20A – Электроды для Fujikura FSM-80S+/62S+/80S/62S/60S/50S/18S/17S (пара) |
-
