Fujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколения
Fujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколенияFujikura 86S : Сверхбыстрый высокоточный сварочный аппарат нового поколения

Компания Fujikura представляет новый флагманский сварочный аппарат Fujikura 86S. Сохранив все преимущества предыдущей модели 80S+, новый сварочный аппарат Fujikura 86S имеет сенсорный монитор с высоким разрешением, литий-ионную батарею увеличенной емкости, позволяющую проводить 300 циклов сварки-термоусадки без подзарядки, и универсальные зажимы волокна, позволяющие работать и со свободным буфером. Аппарат оборудован специальными удерживающими зажимами для фиксации волокна после окончания сварки, запатентованной системой позиционирования КДЗС, возможностью подключения по Bluetooth до двух скалывателей CT50. Улучшенный многофункциональный столик оборудован выдвижными ящиками для хранения принадлежностей.

Основные особенности:

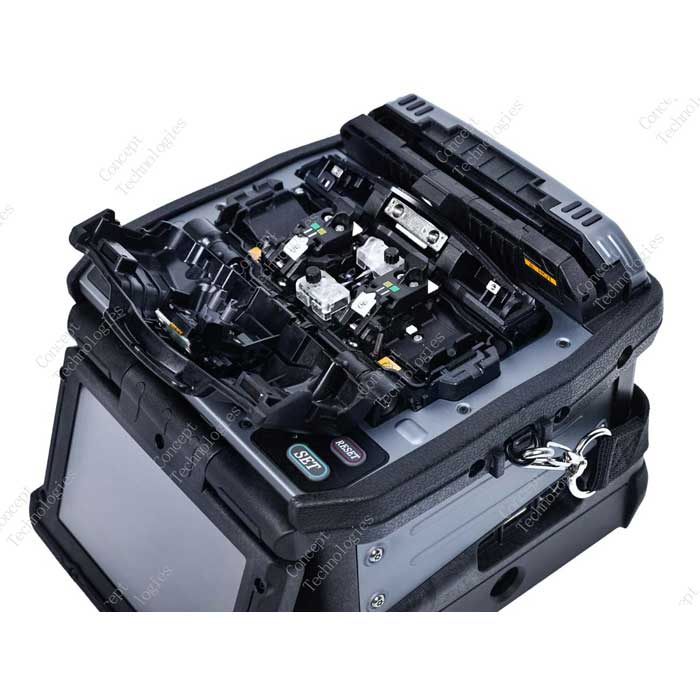

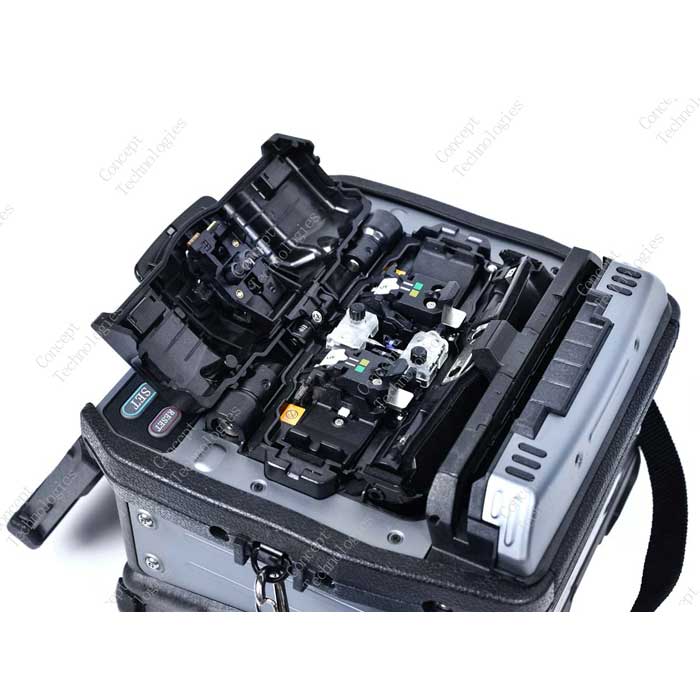

  • Улучшенная конструкция роботизированной ветрозащитной крышки

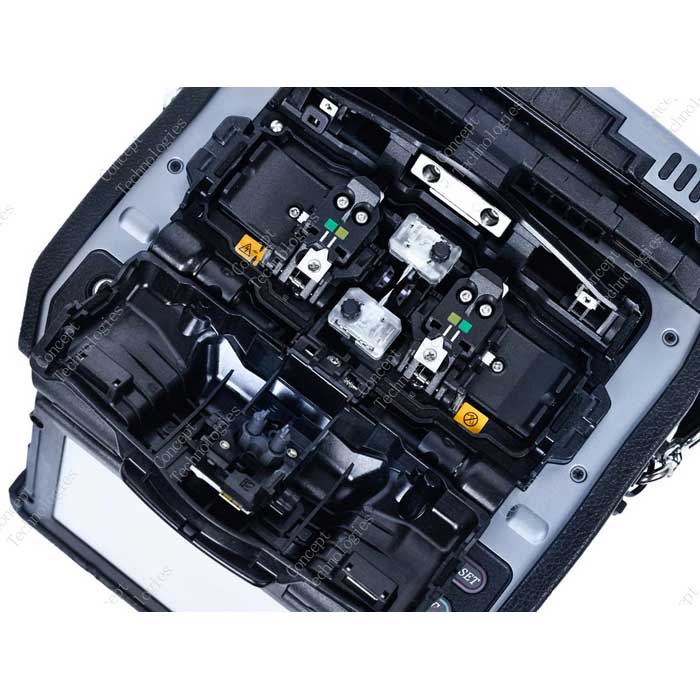

  • Зажимы для удержания волокна после сварки

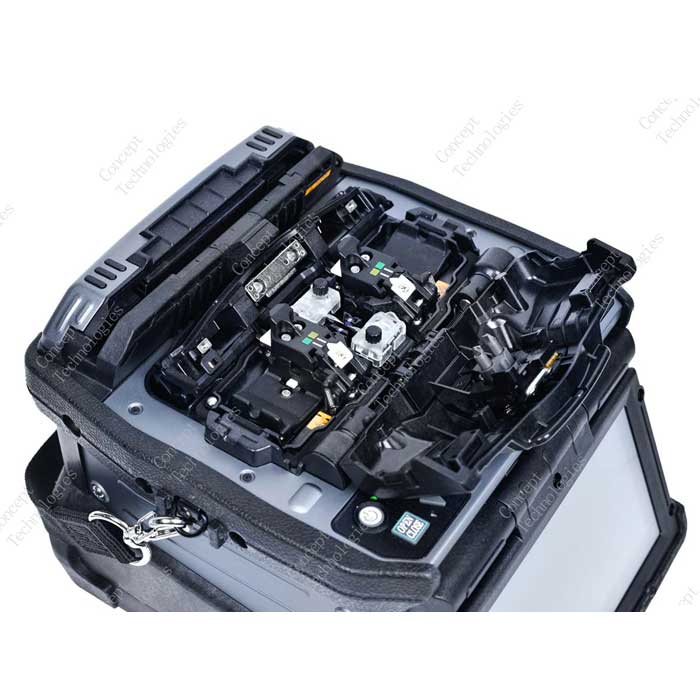

  • Запатентованная система позиционирования КДЗС

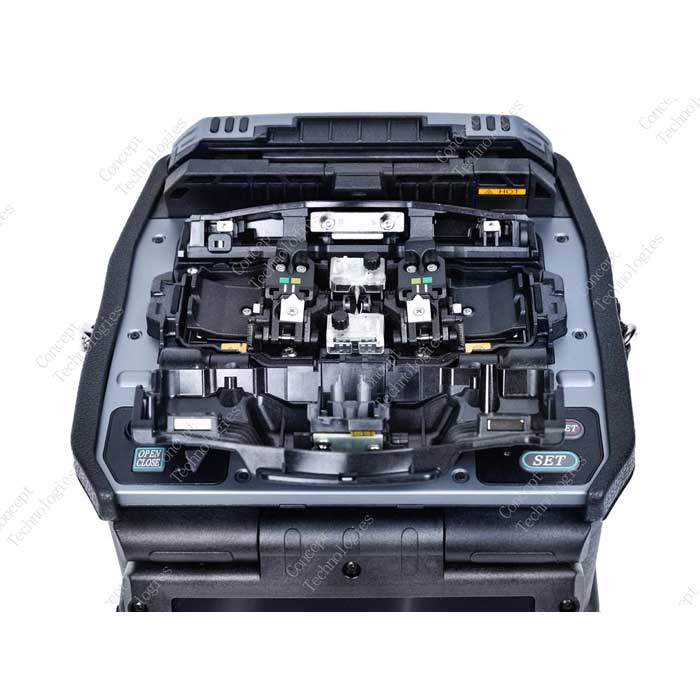

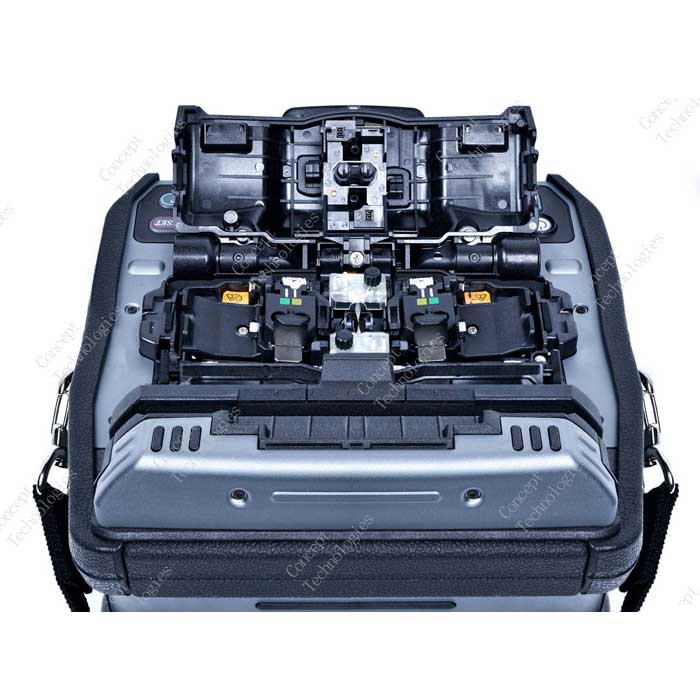

  • Универсальные зажимы для работы с волокном, в том числе и со свободным буфером

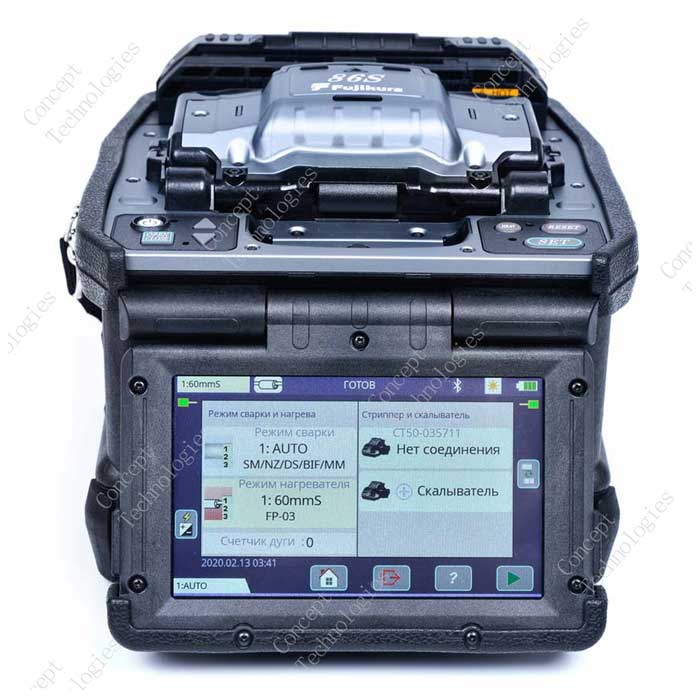

  • Цветной сенсорный дисплей 5 дюймов
  • Увеличенный ресурс батареи до 300 циклов сварка/термоусадка
  • Возможность подключения по Bluetooth до двух скалывателей CT50 с использованием технологии контроля качества скола волокна

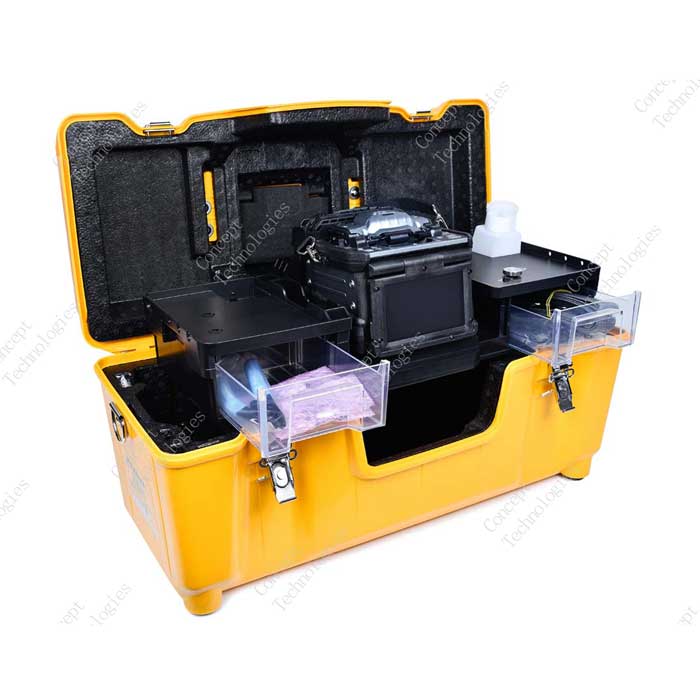

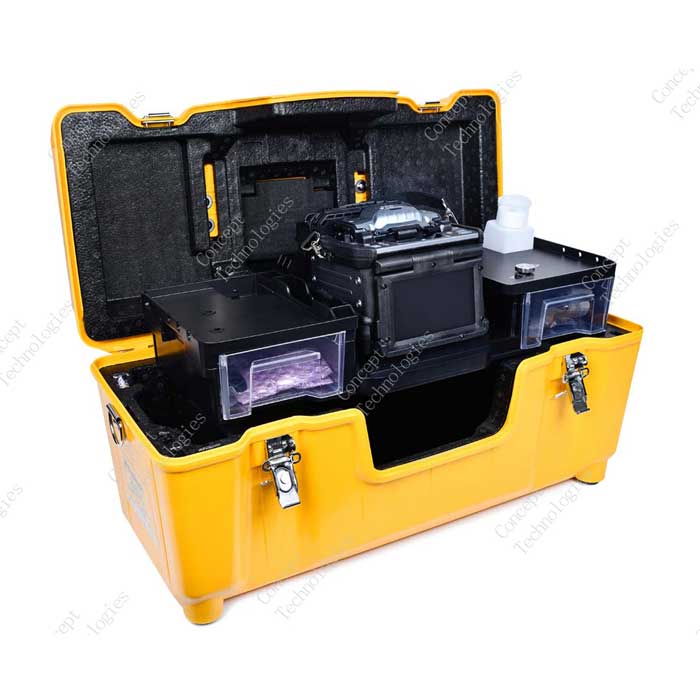

  • Улучшенный кейс и рабочий столик с выдвижными ящиками для хранения принадлежностей
  • Крепление электродов без инструмента
  • Гарантия 3 года

Сверхбыстрый высокоточный сварочный аппарат Fujikura 86S

Технические характеристики
Параметр Описание
Типы свариваемых волокон Одиночные кварцевые оптические волокна:
SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655), G.654
Диаметр свариваемого волокна 80-150 мкм
Диаметр покрытия свариваемого волокна 100-3000 мкм
Длина зачищаемых волокон от 5мм до 16мм
Режимы сварки / термоусадки 100 / 30
Усреднённое значение потерь на сварном соединении 0.02дБ (SM), 0.01дБ (MM), 0.04дБ (DSF), 0.04дБ (NZDS) и 0.04дБ (G.654)
Коэффициент отражения от сварного соединения не менее 60дБ
Функция внесения потерь в месте сварки Настраиваемое внесение потерь в линию для создания фиксированного аттенюатора, от 0,1 до 15 дБ с шагом 0,1 дБ
Типичное время сварки 7сек (режим SM FAST),
11сек (режим SM AUTO)
Типичное время термоусадки 13сек для КДЗС FP-03
9сек для КДЗС Slim 60мм
Хранение результатов сварки 20 000 сварок
Просмотр места сварки оси X и Y одновременно или раздельно с помощью двух CMOS телекамер на  5“ цветном сенсорном ЖК дисплее
Увеличение места сварки В 320 раз для раздельного просмотра
В 200 раз для одновременного просмотра по осям X и Y
Проверка механической прочности места сварки ≈ 2,0Н
Типы применяемых КДЗС 60мм, 40мм, микрогильзы Fujikura и др.
Количество сварок с термоусадкой при питании от аккумуляторной батареи 300 полных циклов
Ресурс электродов  ELCT2-16B 5000 сварок
Беспроводное подключение Стандарт Bluetooth® 4.1 LE

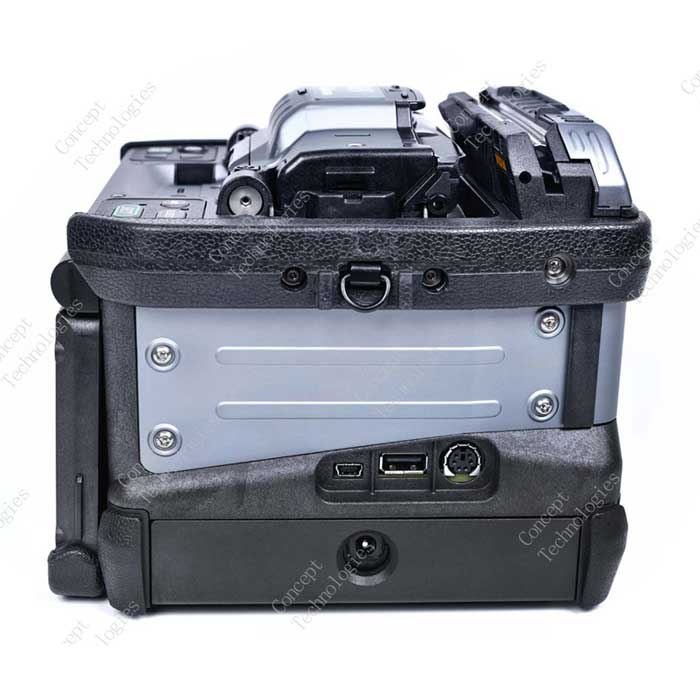

Интерфейсы USB 2.0 (тип Mini-B), USB 2.0 (тип А),
6-pin мини DIN для питания термострипперов RS-02 или RS-03
Обновление  ПО Через интернет с помощью программы синхронизации
Питание Переменный ток: адаптер ADC-20 (12B, 7А);
Батарея:  BTR-15, 14.4В, 6380 мАч
Ветрозащитная крышка Роботизированная,  с программируемыми режимами работы
Прижимы волокна Программируемые, с функцией автоматического открывания после сварки
Нагреватель для усаживания КДЗС С автоматической крышкой и улучшенной фиксацией КДЗС
Защита от пыли Защита от пыли (частицы 0,1-500 мкм) класс IP5X
Защита от влаги 10мм/час в течении 10 минут
Рабочий столик Интегрирован в кейс аппарата, позволяет работать, не доставая аппарат из кейса
Физические характеристики
Размер 170 мм x 173 мм x 150 мм
Вес 2.8 кг (с аккумуляторной батареей)
Условия окружающей среды
Условия эксплуатации от 0 до 5000 м над уровнем моря, скорость ветра до 15м/с, температура от – 10°С до +50°С, относительная влажность от 0 до 95%;



Стандартный комплект поставки Fujikura 86S
1 Оптический сварочный аппарат Fujikura 86S 1 шт.
2 BTR-15 Аккумуляторная батарея 1 шт.
3 ADC-20 Блок питания от сети 110/220В 1 шт.
4 ACC-15 Шнур питания 1 шт.
5 USB-01 Кабель USB 1 шт.
6 ST-02 Ремень для аппарата 1 шт.
7 ELCT2-16B Электроды (+ 1 пара установлена в аппарате) 1 пара
8 SP-03 Держатели под холдеры 1 пара
9 CC-39 Жесткий кейс с рабочим столом 1 шт.
10 WT-09L Рабочий столик (левый) 1 шт.
11 WT-09R Рабочий столик (правый) 1 шт.
12 JP-09 Подставка под КДЗС 1 шт.
13 TS-03 Винт для штатива 2 шт.
14 ST-03 Ремень для кейса 1 шт.
15 AP-02 Диспенсер 1 шт.
16 Краткое руководство пользователя 1 шт.
17 SS03 Стриппер одиночного волокна 1 шт.
18 CT-50 Прецизионный скалыватель (входит в комплект 86S kitA) 1 шт.
19 FDB-05 Контейнер для осколков волокна (входит в комплект 86S kitA) 1 шт.
20 AD-10-M24 Площадка для волокна (входит в комплект 86S kitA) 1 шт.
21 CC-37 Кейс для скалывателя (входит в комплект 86S kitA) 1 шт.
22 HEX-01 Ключ шестигранный для скалывателя (входит в комплект 86S kitA) 1 шт.



Аксессуары для сварочных аппаратов Fujikura 86S

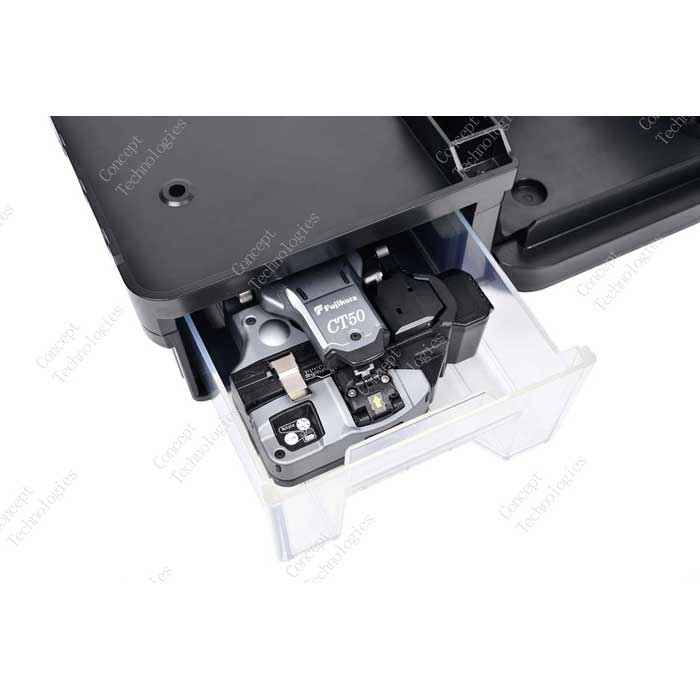

СT-50 – Прецизионный скалыватель  с функцией Bluetooth  и автоматическим сборщиком сколотого волокна
CT-08 – Прецизионный скалыватель  с контейнером для сбора осколков волокна
RS-02 – Термостриппер RS02 (для волокна 125мкм)
RS-03 – Термостриппер RS03 (для волокна 125мкм) со встроенным аккумулятором
FH-70-250 – Держатель волокна  (для оболочки 250мкм), пара
FH-70-900 – Держатель волокна  (для оболочки 900мкм), пара
FH-FC-20 – Держатель волокна   (для оболочки 2мм), 1 шт.
FH-FC-30 – Держатель волокна   (для оболочки 3мм), пара
JP-10 – Лоток для КДЗС на сварочный аппарат
DCC-20– Шнур  питания от автомобильного прикуривателя
DCC-21– Шнур  питания от клемм аккумулятора
BTR-15 – Аккумуляторная батарея
ELCT2-16B – Электроды для Fujikura 86S, пара



Варианты комплектации Fujikura 86S
Сварочный аппарат Fujikura 86S (86S+BTR-15+ELCT2-16B)
Сварочный аппарат Fujikura 86S KIT A (86S+CT-50+BTR-15+ELCT2-16B)
Сварочный аппарат Fujikura 86S KIT C (86S+CT-08+BTR-15+ELCT2-16B)
