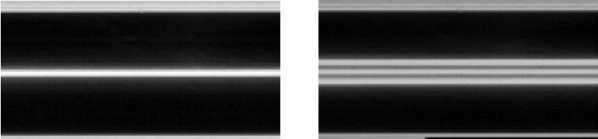

Оптический сварочный аппарат KIWI-6170 – это компактный и легкий в использовании аппарат для сварки оптических волокон. Аппарат использует технологию сведения по сердцевине волокна. Уникальная функция отображения сердцевины волокна и прекрасное качество дисплея делает работу с аппаратом по-настоящему удобным. Универсальный зажим позволяет работать с волокном в буфере 250 и 900 мкм, с кабелем 3 мм и плоским дроп-кабелем.
Преимущества:
- Компактное исполнение
- Совмещение свариваемых волокон производится по сердцевине
- Механика аппарата выполнена из металла
- Монитор размером 5 дюймов с четким и ярким изображением волокна
- Среднее время сварки – 10 секунд
- Среднее время термоусадки- 30 секунд
- Литиевая батарея емкостью 6 Ач позволяет делать свыше 180 циклов сварка/усадка
- Раздельное увеличение волокна по оси X или Y –в 400 раз, увеличение по X и Y –в 300 раз
- Защита от ветра и влаги
- Новая технология выравнивания волокна, повышенная точность сварки
- Сохранение последних 6000 результатов сварки
- USB порт для обновления ПО и синхронизации с ПК
| Сварка | |
| Время сварки | 10 сек |
| Длина зачистки волокна | 8 ~ 16 мм –для внешнего покрытия 250 ~ 1000 мкм |
| Отражение от сварного соединения | > 60 дБ |
| Оценка потерь на сварном соединении | Да (погрешность 0,02 дБ) |
| Программы сварки | 50 режимов |
| Сохранение результатов сварки | 6000 результатов и параметров сварки |
| Средние потери на сварном соединении | 0.02 дБ (SM) 0.01 дБ (MM) 0.04 дБ (DS) 0.04 дБ (NZDS) |
| Типы свариваемых волокон | Одномодовые (SM, G.652) Многомодовые (MM) Со смещенной областью дисперсии (DS, ITU-T G.653) Со смещенной ненулевой дисперсией (NZDS, ITU-T G.655) |
| Диаметр свариваемого волокна | 80 ~ 150 мкм |
| Диаметр покрытия свариваемого волокна | 100 ~ 1000 мкм |
| Ресурс электродов | 2500 сварок |
| Термоусадочная печка | |
| Время термоусадки | 30 сек |
| Тип | Встроенный |
| Программируемая | Да |
| Дополнительные возможности | |
| Интерфейсы | USB, VGA |
| Экран | |
| Диагональ | 5.0″ |
| Поворот дисплея | Да, 180 градусов |
| Просмотр места сварки | По осям X и Y |
| Увеличение | 400х – при просмотре по одной оси X или Y 300х – при просмотре одновременно по осям X и Y Функция отображения сердцевины |
| Рабочие условия | |
| Влажность | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 5000 м |
| Допустимая скорость ветра | 15 м/с |
| Рабочая температура | -10 ~ +50 °C |
| Питание от сети переменного тока | |
| Напряжение на входе | 100 ~ 240 В |
| Напряжение на выходе | 12 В |
| Батарея | |
| Ресурс батареи | Более 180 полных циклов сварки и термоусадки |
| Емкость батареи | 6 Ач |
| Габариты | |
| Размеры (В х Ш х Г), вес | 130 мм х 135 мм х 130 мм, 2,58 кг (с батареей) |

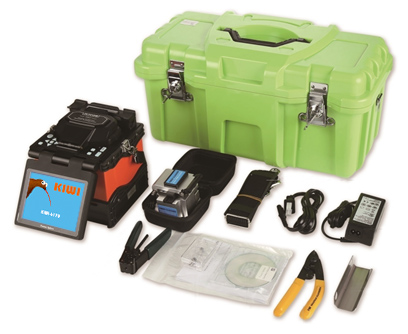

Комплектация
- Сварочный аппарат KIWI-6170
- Скалыватель
- Стриппер для зачистки ОВ
- Зарядное устройство
- Батарея
- Запасные электроды
- Лоток для охлаждения КДЗС
- Инструкция по эксплуатации на CD
- Стриппер для зачистки дроп-кабеля (опционально)
- Жесткий кейс с ремнем
-
