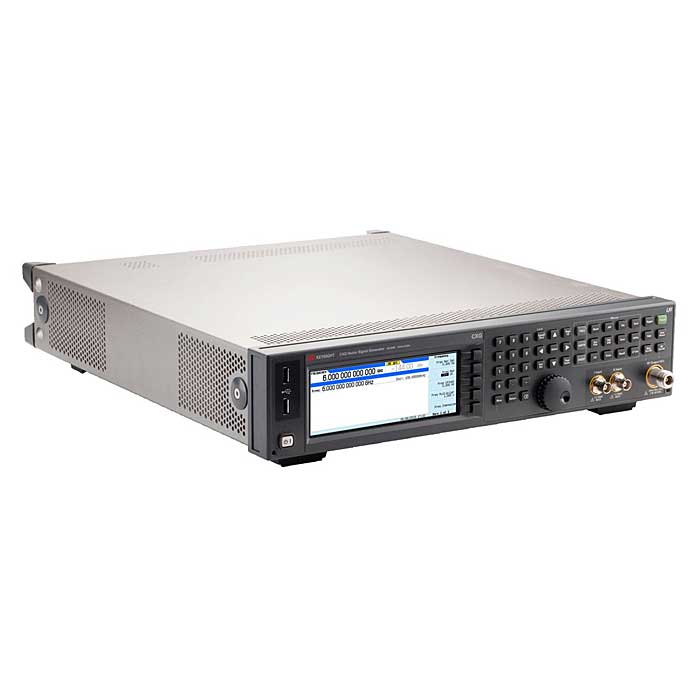

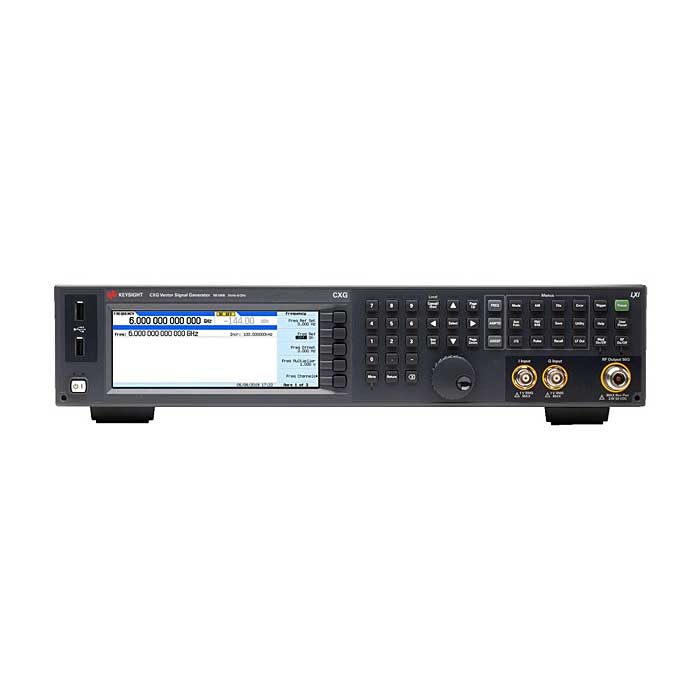

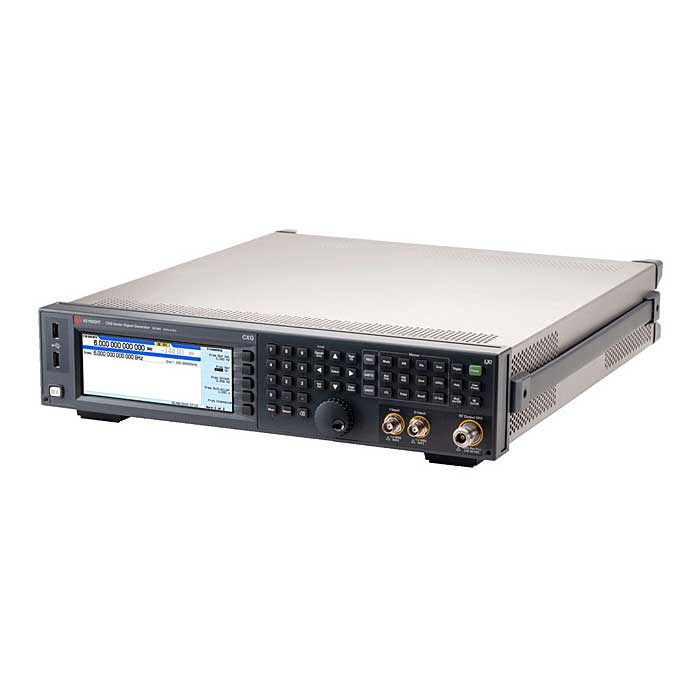

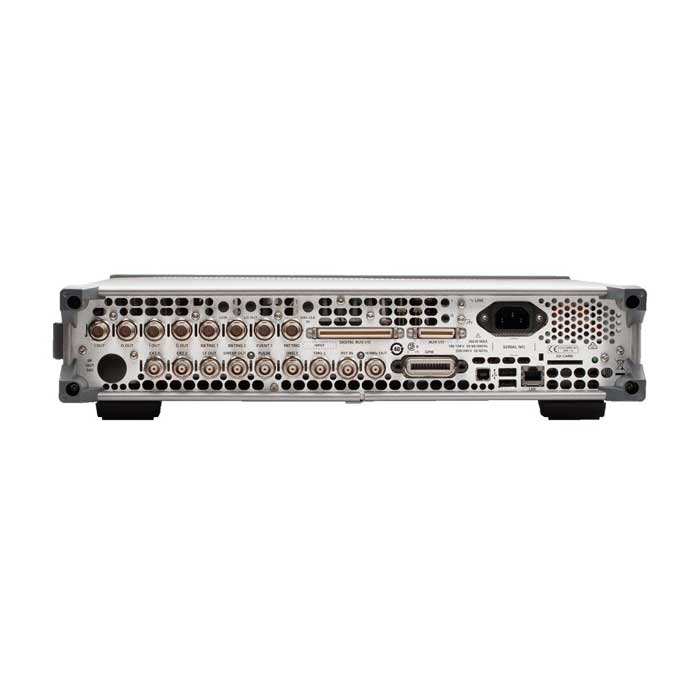

Генератор векторных радиочастотных сигналов N5166B производства компании Keysight Technologies работает в диапазоне частот от 9 кГц до 3/6 ГГц с полосой радиочастотной модуляции до 120 МГц и удовлетворяет требованиям тестирования радиоэлектронных устройств и беспроводных систем. Генератор N5166B обеспечивает выходную мощность 18 дБм и фазовый шум -119 дБн/Гц на частоте 1 ГГц.
Основные возможности:
- Диапазон частот от 9 кГц до 3 ГГц или 6 ГГц и полоса ВЧ-модуляции до 120 МГц
- Базовое параметрическое тестирование компонентов и функциональная проверка приемников
- Тестирование устройств с помощью векторных сигналов, отвечающих требованиям различных стандартов
- Диагностика компонентов систем беспроводной связи с помощью надежного векторного генератора сигналов
- Сокращение времени простоя и расходов на эксплуатацию за счет использования комплексных решений для самодиагностики и низкой стоимости ремонта
ДОКУМЕНТАЦИЯ
Новый генератор векторных радиочастотных сигналов N5166B
| Технические характеристики | |
| Опции расширения диапазона частот | 3 ГГц, 6 ГГц |
| Уровень производительности | ◆◆◇◇◇◇ |
| Выходная мощность на частоте 1 ГГц | от –144 дБм до +18 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | –119 дБн/Гц |
| Переключение частоты | ≤ 5 мс (тип.) |
| Уровень гармоник на частоте 1 ГГц | < –35 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | 120 MHz до 200 MHz |
| Негармонические составляющие на частоте 1 ГГц | –72 дБн |
| Режим свипирования |
|
| Режим генератора модулирующих сигналов | Воспроизведение сигналов |
| Программное обеспечение: задачи общего назначения |
|
| Программное обеспечение: сотовая/беспроводная связь |
|
| Программное обеспечение: аудио и видео вещание |
|
| ПО: обнаружение/позиционирование/слежение/навигация | Глобальная навигационная спутниковая система |
| Объем памяти для воспроизведения сигналов | 512 Мвыб. |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 10 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 7 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | – |
| Фазовая модуляция: макс. девиация (широкая полоса) | – |
| Амплитудная модуляция: максимальная глубина | 100% |
| Амплитудная модуляция: полоса частот | от 0 до 50 кГц |
| Наличие измерительных приложений | Да |
| Векторные | Да |
-
