Оптический переключатель Dimension OSW

Оптический переключатель Dimension OSW

ИНФОРМАЦИЯ О ПРОДУКТЕ

Оптический переключатель играет незаменимую роль во всех автоматизированных системах оптического тестирования. Это основное устройство для одновременного тестирования нескольких волоконно-оптических компонентов и автоматизированного тестирования различных оптических параметров, позволяющее избежать погрешности измерений при многократном переключении оптических разъемов.

Компания Dimension предлагает серию высокопроизводительных модулей оптических переключателей OSW для автоматизированных систем тестирования. Эти модули хорошо подходят для лабораторий и производственных мощностей с высокими стандартами. Применяемые вместе с универсальной измерительной платформой Dimension, они могут автоматически направлять оптические сигналы с помощью программного управления, обеспечивая параллельные измерения для нескольких оптических каналов и нескольких оптических компонентов, что значительно сокращает время тестирования. Таким образом, повышается общая эффективность проведения измерений и снижаются общие затраты.

ТИПОВОЕ ПРИМЕНЕНИЕ

• Переключение оптических каналов
• Защита и переключение на резервный канал
• Удаленный мониторинг оптической сети
• Тестирование и исследование оптических компонентов

ПРОГРАММИРУЕМЫЙ, ПОДДЕРЖИВАЕТ НЕСКОЛЬКО РЕЖИМОВ РАБОТЫ
С помощью программного обеспечения можно гибко настраивать способы переключения коммутации между портами. Переключение можно инициировать внешним сигналом, заданным временем ожидания, с помощью сенсорного экрана, физической кнопкой на приборе или другими способами, чтобы обеспечить различные варианты для последующей разработки программы автоматизации.

ВЫСОКАЯ ПОВТОРЯЕМОСТЬ
Количество переключений механического переключателя OSW может достигать 10 миллионов при случайном переключении, ресурс оптического переключателя MEMS может достигать 1 миллиарда переключений. Повторяемость вносимых потерь при 100-кратном случайном переключении составляет менее 0,02 дБ, что обеспечивает надежную оптическую коммутацию.[1]

НИЗКИЕ ВНОСИМЫЕ ПОТЕРИ, НИЗКИЕ ПОТЕРИ, ЗАВИСЯЩИЕ ОТ ПОЛЯРИЗАЦИИ, ХОРОШАЯ СОГЛАСОВАННОСТЬ КАНАЛОВ
В каждом канале вносимые потери составляют менее 1,0 дБ, потери, зависящие от поляризации, составляют менее 0,05 дБ.[2]

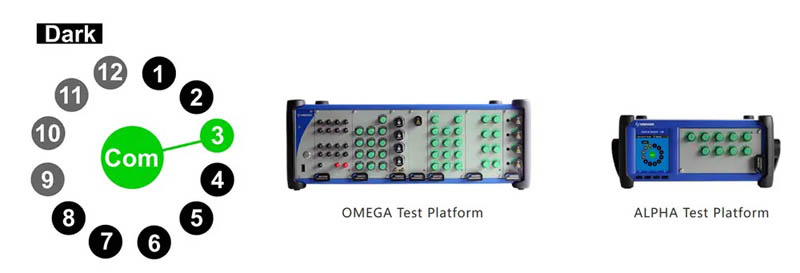

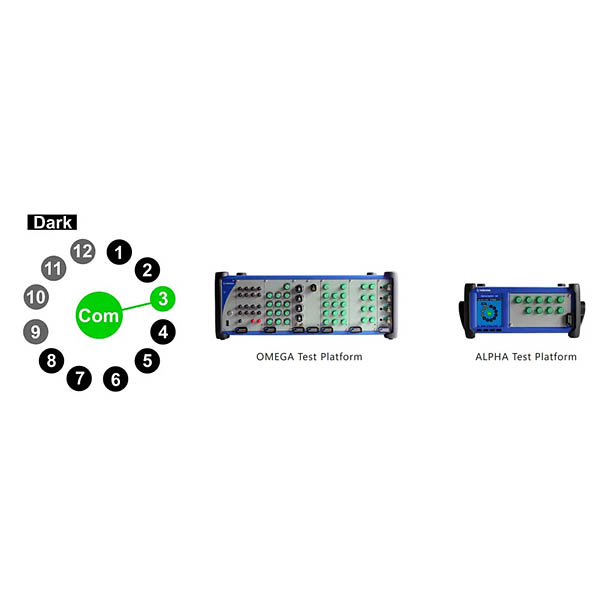

МОДУЛЬНАЯ КОНСТРУКЦИЯ, ПОДДЕРЖКА РАЗЛИЧНЫХ РЕЖИМОВ УПРАВЛЕНИЯ
Универсальная испытательная платформа Dimension совместима с большим количеством функциональных тестовых модулей, включая оптические переключатели OSW, и обеспечивает значительные преимущества, такие как возможность горячего подключения, программирование, масштабируемость, простота обслуживания и управления, а также низкая общая стоимость. Платформа поддерживает управление через Ethernet, управление через USB, сенсорный экран и физические кнопки.

[1] Срок службы механического оптического переключателя превышает 10 миллионов переключений, срок службы переключателя MEMS превышает 1 миллиард переключений.
[2] Без учета коннекторов. Для механических оптических переключателей потери, зависящие от поляризации, менее 0,05 дБ, для MEMS потери, зависящие от поляризации, менее 0,1 дБ. Вносимые потери связаны с количеством портов оптического переключателя. Вносимые потери механических оптических переключателей показаны в таблице ниже:


[3] В зависимости от количества портов оптического коммутатора различают однослотовые, двухслотовые и многослотовые, где ширина нескольких слотов представляет собой суперпозицию ширины одного слота.

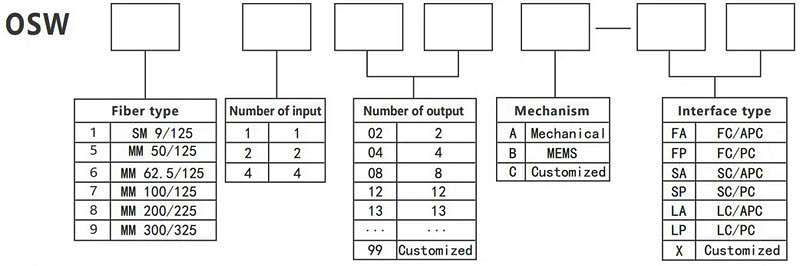

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

ПРИМЕР:
Модуль: OSW1112A-FA – оптический переключатель одномодовый 9/125, 1X12, механический, тип интерфейса FC/APC
