Скалыватели для LDF волокон серии Fujikura СТ-105/106 разработаны специально для работ с толстым оптоволокном.
Они выпускаются в двух версиях:
– СТ-105 для прямого скола;
– СТ-106 с возможностью углового скола.
Оба аппарата имеют современное программное обеспечение, позволяющее добиться высокого качества и стабильности скола. Все настройки и результаты могут быть сохранены в аппарате и использованы в дальнейшем.
Это лабораторное оборудование, где за счет скорости выбрано качество.
Диаметр волокон может быть различен, от 80 мкм до 1,25 мм.
Скалыватели СТ-105/106 позволяют скалывать различные типы волокон, включая капилляры, комбайнеры, тейперы.

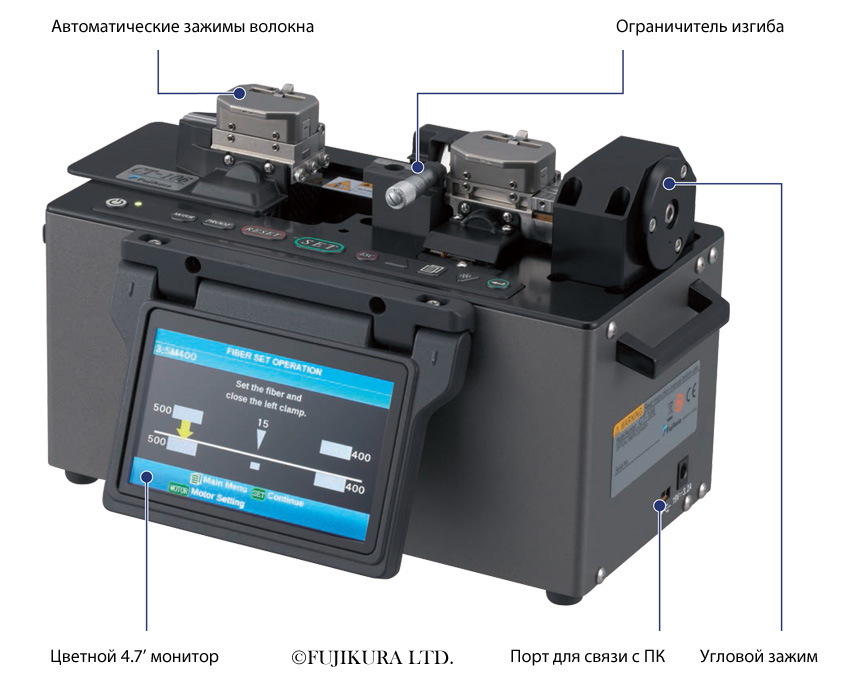

Аппараты оснащены специальными зажимами, позволяющими надежно удерживать волокно во время натяжения и скручивания. Для разной толщины волокон устанавливаются различные проставки. Также для толстых и особо тонких волокон установлен ограничитель изгиба волокна, улучшающий качество скола и увеличивающий ресурс ножа.
| Характеристики | ||
| CT-105 | CT-106 | |
| Тип волокна | стеклянное волокно, капилляр | |
| кол-во волокон | одиночное | |
| диаметр волокна, мкм | 80 – 1250 | |
| диаметр защитной оболочки,мкм | 160 – 3000 | |
| Тип зажима | автоматический | |
| длина скола, мм | 5 – 40 | |
| Угол скола, средний | не больше 0,25 (диам 125 мкм) | |
| не больше 0,4 (диам 400 мкм) | ||
| не больше 0,75 (диам 1000 мкм) | ||
| Угловые сколы | нет | 0 – 15 (до диаметра 800 мкм) |
| Ресурс ножа для 125 мкм волокна | 20000 | |
| Кол-во программ скалывателя | 100 | |
| Язык интерфейса | Английский, японский | |
| Монитор | жидкокристаллический 4.7 ‘ | |
| Размеры, мм / вес, гр | 240х134х155 / 3,5 | 240х134х162,5 / 3,8 |
| Питание | АС адаптер ADC-19, 110-240 В, 20Вт | |
| Условия эксплуатации | Влажность 0-95%, температура 0 +40 С | |
| Условия хранения | Влажность 0-95%, температура -40 +80 С | |
| Связь с ПК | USB 2.0 Mini-B | |

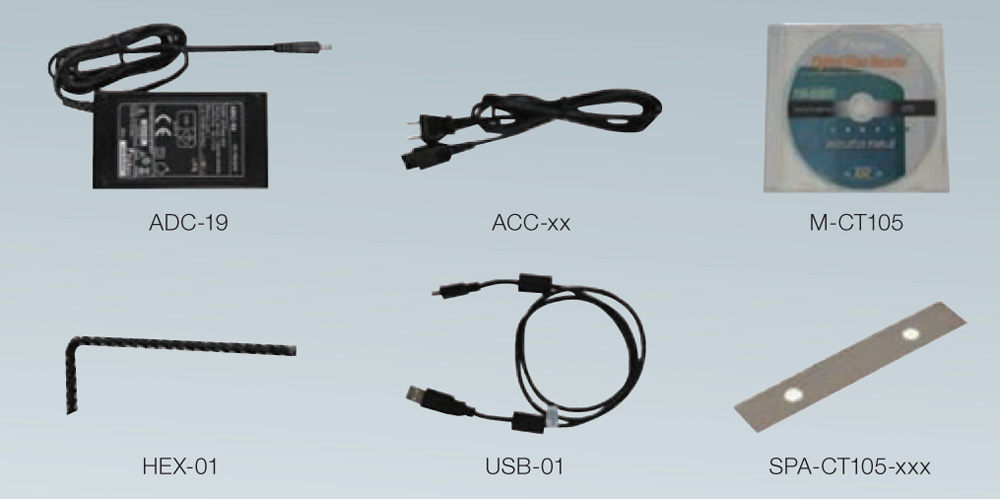

Стандартная комплектация:
| Скалыватель | СТ-105/106 |
| Адаптер питания | ADC-19 |
| Шнур питания | ACC-11 |
| КД с инструкцией | М-СТ105 |
| Результат тестирования | |
| Шестигранный ключ | НЕХ-01 |
| USB кабель | USB-01 |
| Проставки, по 3 шт. | SPA-CT105-30 (30 μm) SPA-CT105-50 (50 μm) SPA-CT105-100 (100 μm) |

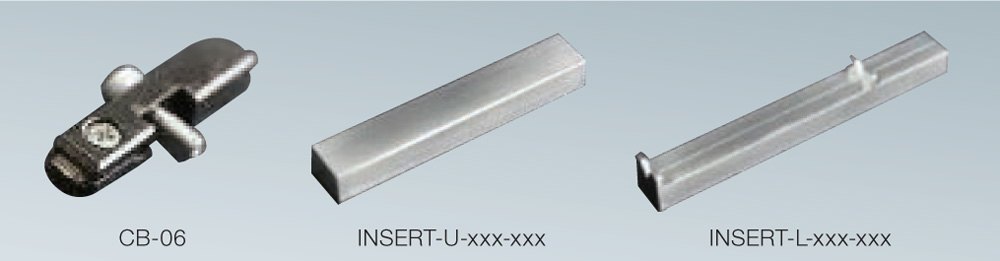

Дополнительные опции:
| Сменное лезвие | СВ-06 |
| Верхний прижим | INSERT-U-xxx-xxx |
| Нижний прижим | INSERT-L-xxx-xxx |
| Набор проставок, 10 шт. | SPA-CT105-30 (30 μm) SPA-CT105-50 (50 μm) SPA-CT105-100 (100 μm) |
| Цифровой измеритель натяжения | FGP-10 |
| Адаптер натяжителя | FGA-03 |

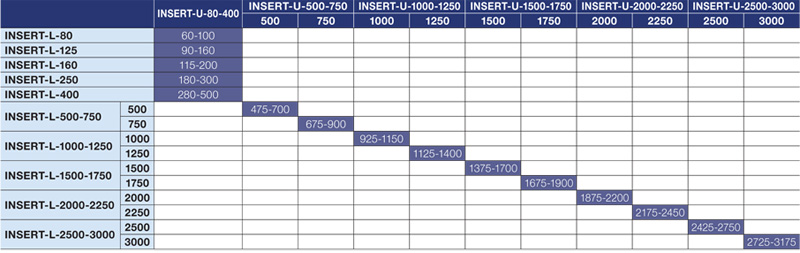

Верхние и нижние прижимы (INSERT-U-xxx-xxx и INSERT-L-xxx-xxx ) в комплект поставки не входят, заказываются в соответствии с таблицей:
-
