EXFO FTBx-1750 : Измеритель оптической мощности
EXFO FTBx-1750 : Измеритель оптической мощностиEXFO FTBx-1750 : Измеритель оптической мощности

Высокопроизводительный измеритель оптической мощности EXFO FTBx-1750, разработанный для лабораторной для платформы EXFO LTB-8. Может быть оснащен 1,2 или 4 детекторами. Позволяет проводить тестирование сигналов с мощностью до +37 дБм.

Цена:

Звоните

ДОКУМЕНТАЦИЯ

Измеритель оптической мощности FTBx-1750

Высокопроизводительный измеритель оптической мощности FTBx-1750, специально разработанный для платформы LTB-8, может стать одним из компонентов полноценного лабораторного стенда для тестирования оптических компонентов. Модуль может быть оснащен 1, 2 или 4 детекторами, что существенно экономит время и снижает затраты на тестирование.

Динамический диапазон в 80 дБ, а также время стабилизации 300 мкс, позволяют одновременно измерять высокие и низкие уровни сигналов. Скорость выборки в 5208 измерений в секунду для каждого детектора позволяет зафиксировать даже кратковременные изменения мощности сигнала.

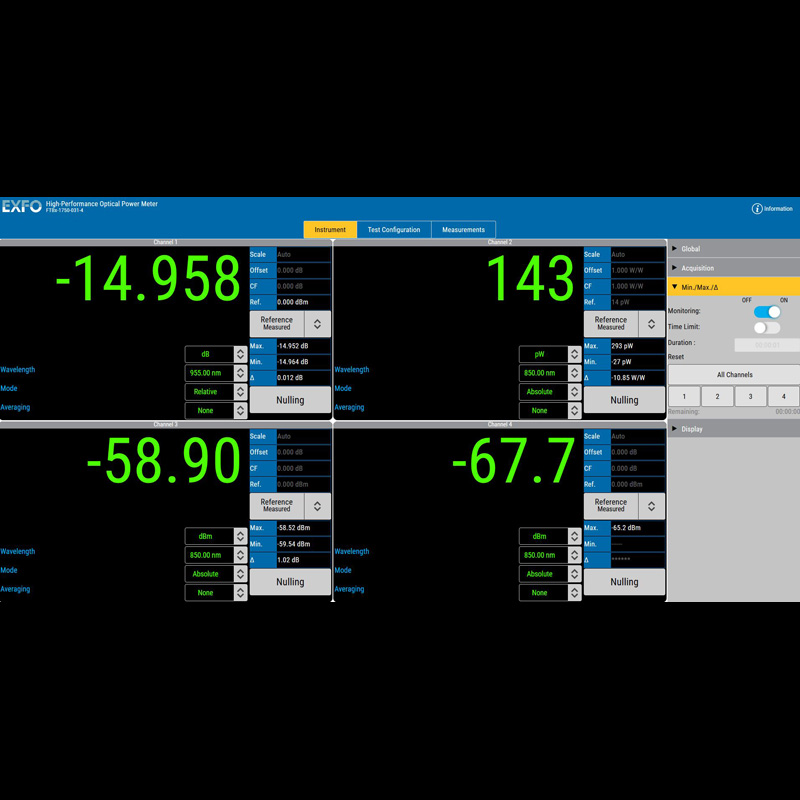

Для управления модулям и его настройки, на платформе LTB-8 используется простой и понятный графический WEB интерфейс. Управление может осуществляться локально, непосредственно с платформы LTB-8, или удаленно через браузер с помощью Telnet, через встроенный LAN-порт или GPIB-USB адаптер.

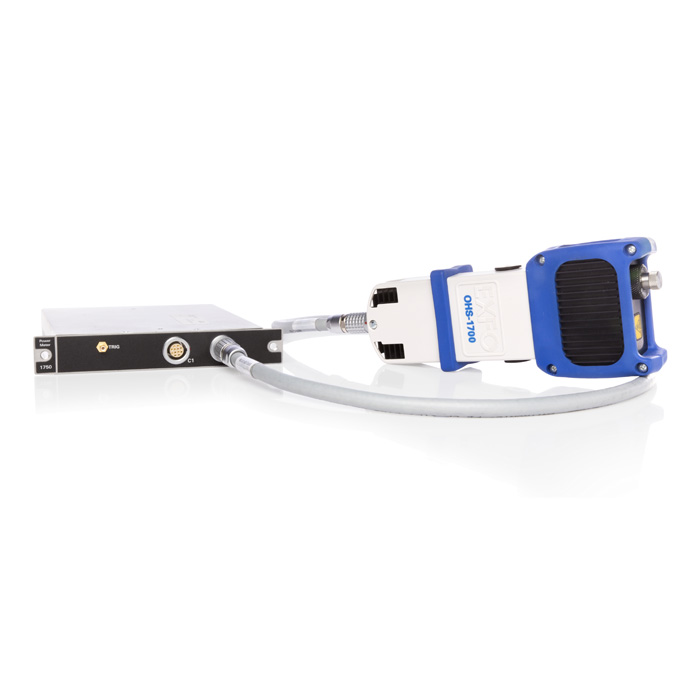

Модификации модуля также предусматривают модель с выносным блоком высокой мощности, который позволяет проводить тестирование сигналов мощностью +37 дБм.

Кроме того, данный измеритель мощности может использоваться в составе автоматизированного лабораторного стенда с использованием совместимых IVI драйверов и возможности SCPI команд.

Комбинируя данный модуль с перестраиваемыми аттенюаторами, переключателями, источниками излучения, на базе платформы LTB-8 можно построить высокопроизводительное, точное и гибкое решение ваших задач.

Платформа LTB-8 может использоваться как на столе, так и в телекоммуникационной стойке.

Ключевые особенности:

  • 1, 2 или 4 детектора
  • Выносной модуль для тестирования сигналов мощностью до +37 дБм
  • Частота выборки – до 5 кГц
  • Триггерный вход и аналоговый выход
  • Диапазон длин волн: 800 – 1700 нм / 930 – 1660 нм
  • Динамический диапазон: +8 – -85 дБм / +37 – -55 дБм
Технические характеристики
Параметр FTBx-1750-031-1/2/4 OHS-1713-UH
Количество детекторов 1 / 2 / 4 1
Тип детектора InGaAs InGaAs и интегрирующая сфера
Диапазон длин волн (нм) 800 to 1700 930 to 1660
Динамический диапазон (дБм)(типично) от +8 до –85 (от +9 до –90) от +37 до –55
Погрешность ±(5 % + 3 pW) ±(4 % + 3 pW)
Разрешение по длине волны (нм) 0,01 0,01
Частота выборки До 5208 До 5208

При необходимости, аналогичное решение можно использовать на базе компактной платформы LTK-1.
