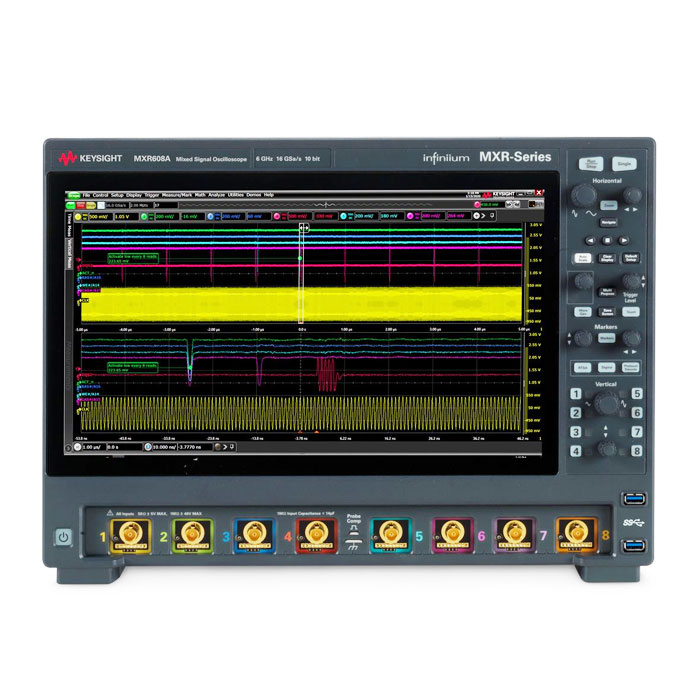

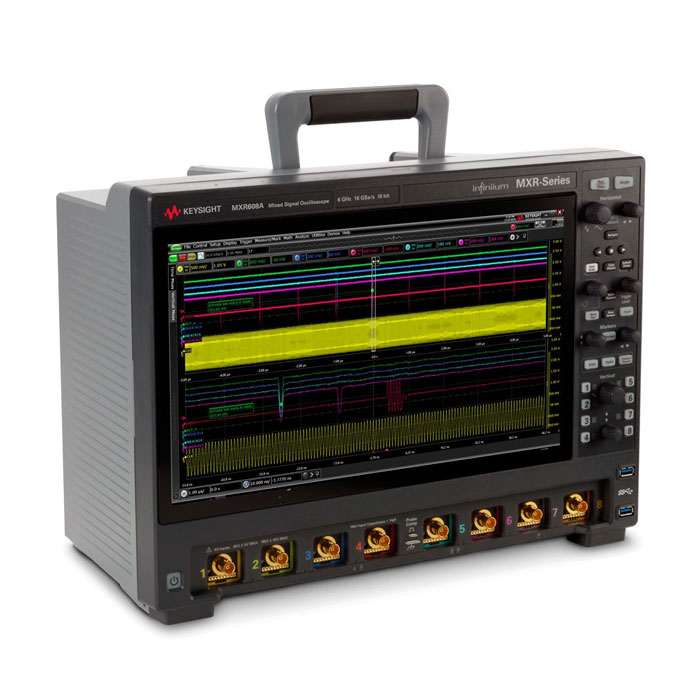

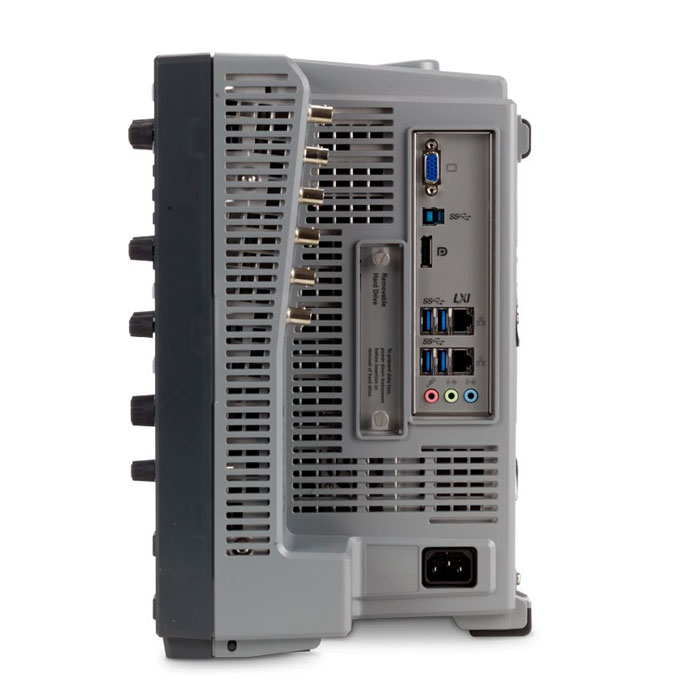

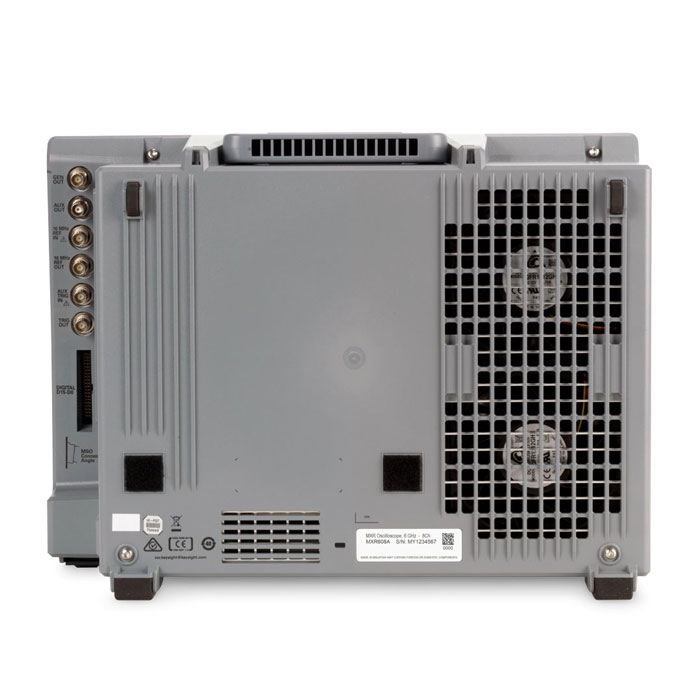

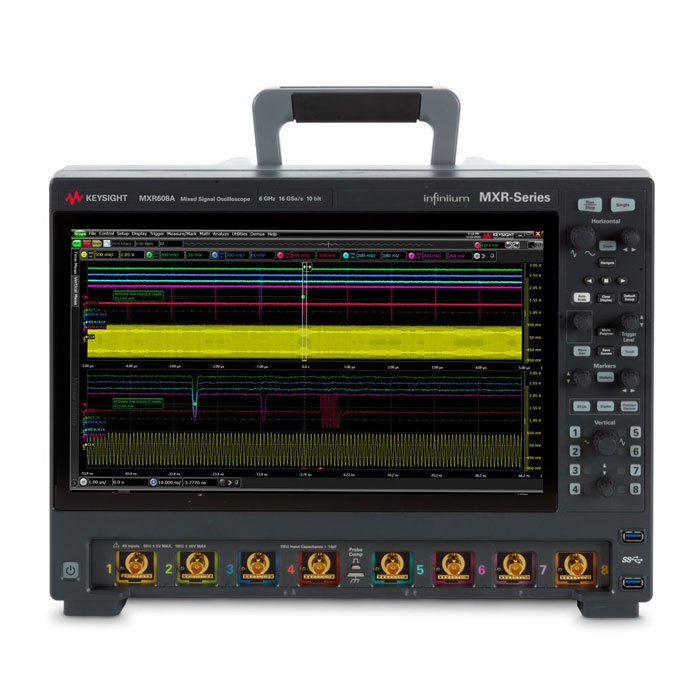

KEYSIGHT MXR608A : Осциллограф смешанных сигналов серии Infiniium MXR
KEYSIGHT MXR608A : Осциллограф смешанных сигналов серии Infiniium MXRKEYSIGHT MXR608A : Осциллограф смешанных сигналов серии Infiniium MXRKEYSIGHT MXR608A : Осциллограф смешанных сигналов серии Infiniium MXRKEYSIGHT MXR608A : Осциллограф смешанных сигналов серии Infiniium MXRKEYSIGHT MXR608A : Осциллограф смешанных сигналов серии Infiniium MXR

Осциллографы смешанных сигналов серии Infiniium MXR – это первые в мире осциллографы, сочетающие в себе функциональность 8 приборов и возможность синхронного использования 8 каналов, что позволяет инженерам быстро находить решения для возникающих проблем.

В новом осциллографе MXR608A используется современная технология обработки сигналов под управлением СБИС собственной разработки Keysight, благодаря чему реализуется функциональность 8 мощных приборов на основе одного:

  • анализатор спектра в реальном масштабе времени (RTSA);
  • осциллограф
  • цифровой вольтметр (DVM)
  • генератор сигналов специальной формы
  • построитель кривых Боде
  • счетчик событий
  • анализатор протоколов
  • логический анализатор

Осциллограф располагает широким набором программных решений для испытаний на целостность питания, тестирования высокоскоростных схем и проверки разработанных устройств. Встроенное программное обеспечение включает функцию поиска неисправностей, которая позволяет ускорить определение первопричины и облегчить устранение редких или случайных ошибок.

Осциллографы серии Keysight Infiniium MXR помогают инженерам быстро обнаруживать ошибки и находить их решения благодаря следующим ключевым преимуществам:

  • За счет совмещения функций 8 приборов в одном снижается загруженность стенда, сокращается время настройки и тестирования, уменьшаются перекрестные помехи. Наличие анализатора спектра в реальном времени позволяет со 100%-ной вероятностью выявлять даже асинхронные ошибки в частотном диапазоне
  • Встроенная функция поиска неисправностей выделяет нормальные сигналы и затем сравнивает их с целью обнаружения аномальных сигналов, фиксируя все параметры, связанные с их появлением. Это позволяет быстро решать проблемы, обусловленные возникновением нерегулярных, случайных или паразитных сигналов
  • Одновременный доступ к 8 аналоговым и 16 цифровым каналам помогает отслеживать и анализировать сложные взаимодействия сигналов. Увеличение полосы пропускания в 3 раза по сравнению с прочими 8-канальными осциллографами позволяет инженерам-тестировщикам получать больше информации о проектируемых схемах
  • Программный инструмент для совместной дистанционной работы PathWave Infiniium Offline Analysis может использоваться группами разработчиков для анализа и обработки данных после измерений на стенде, тем самым повышая эффективность использования стенда
Технические характеристики
Полоса пропускания / Полоса анализа 6 GHz
Расширение полосы пропускания Not Available
Макс. объем памяти 400 Mpts/ch
Макс. частота дискретизации 16 GSa/s
Размер дисплея 15.6” Full HD
Скорость обновления сигналов на экране >200,000 wfm/s
Разрядность АЦП 10, up to 16 with high-res
Минимальный уровень шумов As low as 43 µV
Эффективное число разрядов (ENOB) As high as 9.0
Мин. время нарастания/спада 72 ps (10-90%), 52 ps (20-80%)
Встроенные возможности (опции)
  • Logic Analyzer
  • Protocol Analyzer
  • DVM
  • Counter
  • Real-time Spectrum Analyzer
  • Bode Plotter
  • Waveform Generator
Операционная система Windows 10
Цифровые каналы 16, dedicated input
Аналоговые каналы 8
Channel Upgrades Нет
