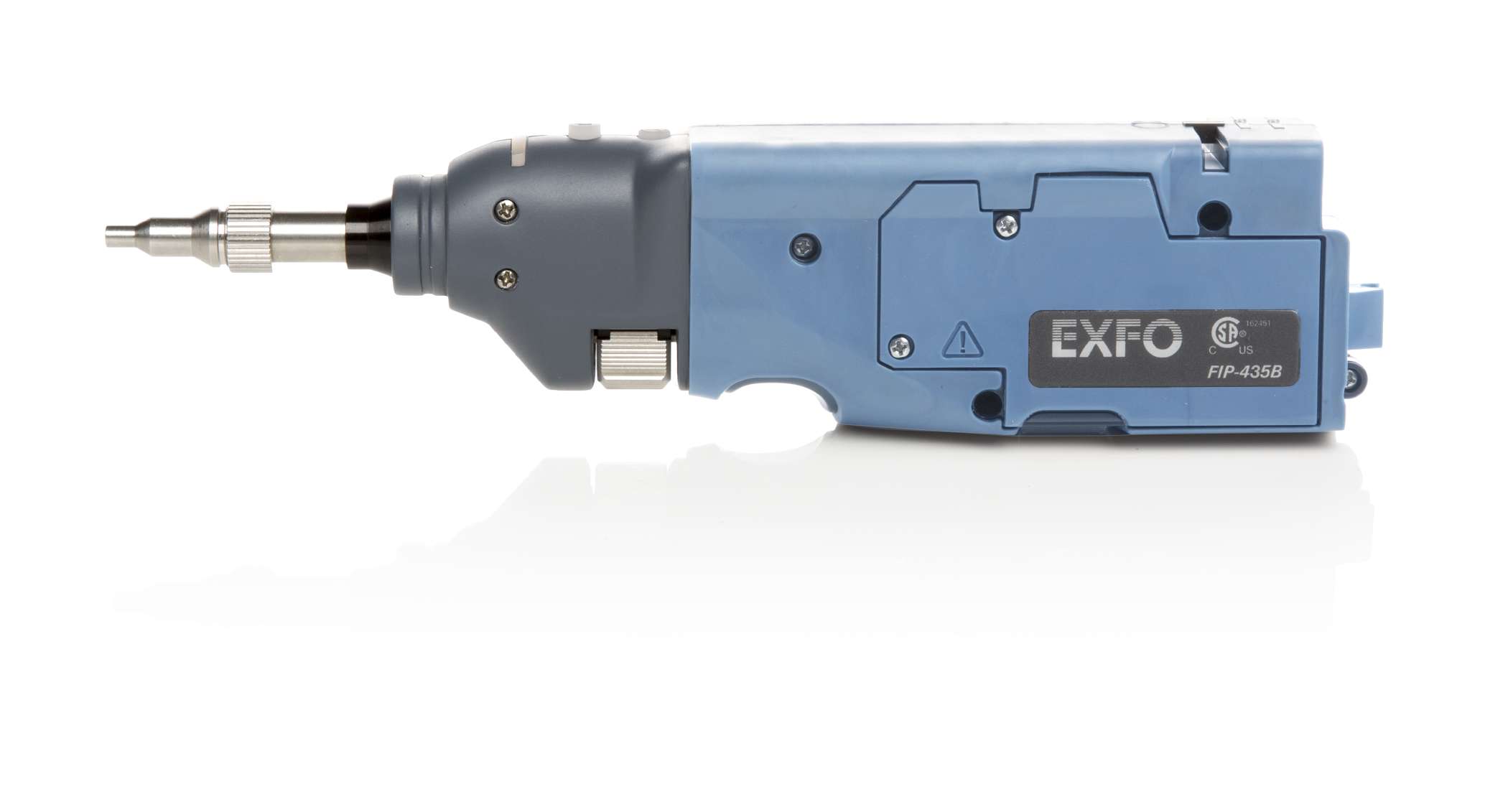

EXFO FIP-400B : Оптический микроскоп
EXFO FIP-400B : Оптический микроскопEXFO FIP-400B : Оптический микроскопEXFO FIP-400B : Оптический микроскопEXFO FIP-400B : Оптический микроскоп

Серия микроскопов FIP-400B – интеллектуальный автоматизированный инструмент, который обеспечивает четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая первый важный шаг в тестировании оптических линий.

Цена:

Звоните

Также советуем ознакомиться с прибором MAX-FIP для исследования и сертификации коннекторов

Оптический микроскоп EXFO FIP-400B – интеллектуальный автоматизированный инструмент, который обеспечивает четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая первый важный шаг в тестировании оптических линий.
Проводя тестирование оптических линий, хочется быть уверенным, что для этого будет применяться наиболее современное оборудование, и каждый коннектор будет сертифицироваться должным образом. Пренебрежение этим важным этапом может привести к серьезным проблемам и их длительному поиску.
Новая серия FIP-400B – это результат многолетнего опыта полевых тестирований оптических коннекторов. Прибор был разработан для оптимизации и ускорения процесса исследования и сертификации, основываясь на отзывах пользователей предыдущей модели.

Автоматическое центрирование изображения

Эта функция сокращает время исследования поверхности ферула, позволяя автоматически обнаруживать торец волокна и мгновенно центрировать изображение. Пользователь должен только сфокусировать прибор и сделать снимок. Это особенно удобно при тестировании патч-панелей или труднодоступных коннекторов. Также это гарантирует, что оператор не пропустит дефекты ферула в невидимой области экрана.

Автоматическая фокусировка изображения

Модель FIP-430B обладает еще одной полезной функцией, которая существенно облегчает и ускоряет работу инженера, который проводит анализ качества поверхности ферул оптических коннекторов. Микроскоп производит не только автоматическое центрирование изображение, но и фокусировку.

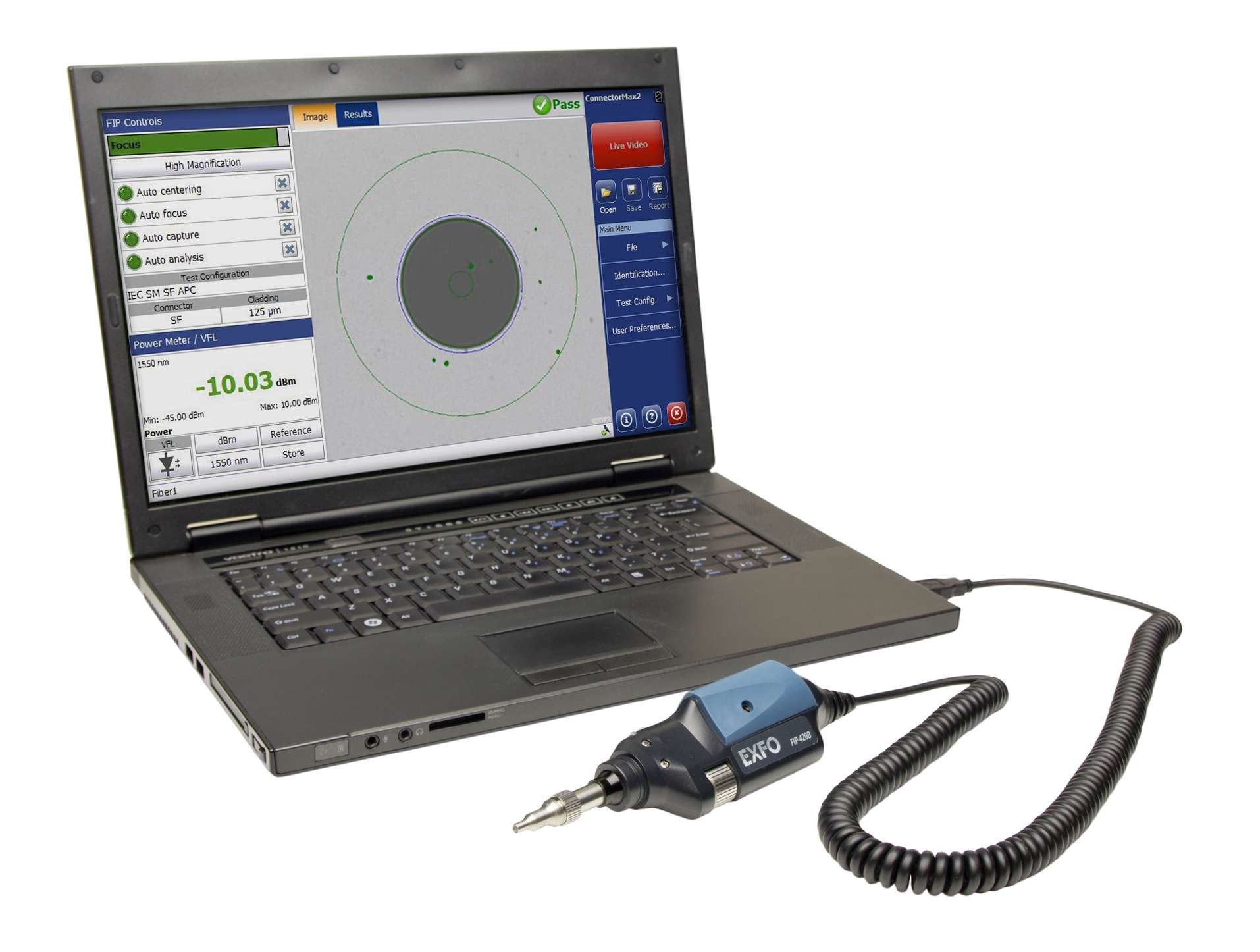

Автоматическое определение качества поверхности коннектора со статусами годен/не годен, используя программное обеспечение ConnectorMax2

Программа позволяет автоматически оценивать качество поверхности коннектора, мгновенно выдавая результаты, после нажатия всего одной кнопки, сохранение изображений тестируемых коннекторов и подробные отчеты.

Совместимость

Микроскоп совместим с приборами FTB-1, FTB-1v2FTB-200v2, FTB-500, MaxTester 700B, MAX-FIP и персональным компьютером.

Ключевые особенности:

  • Автоматическое центрирование изображения
  • Анализ поверхности ферул согласно стандартам IEC, IPC или пользовательским настройкам с использованием программы ConnectorMax2
  • Оптимальное цифровое увеличение для получения качественного изображения (три режима)

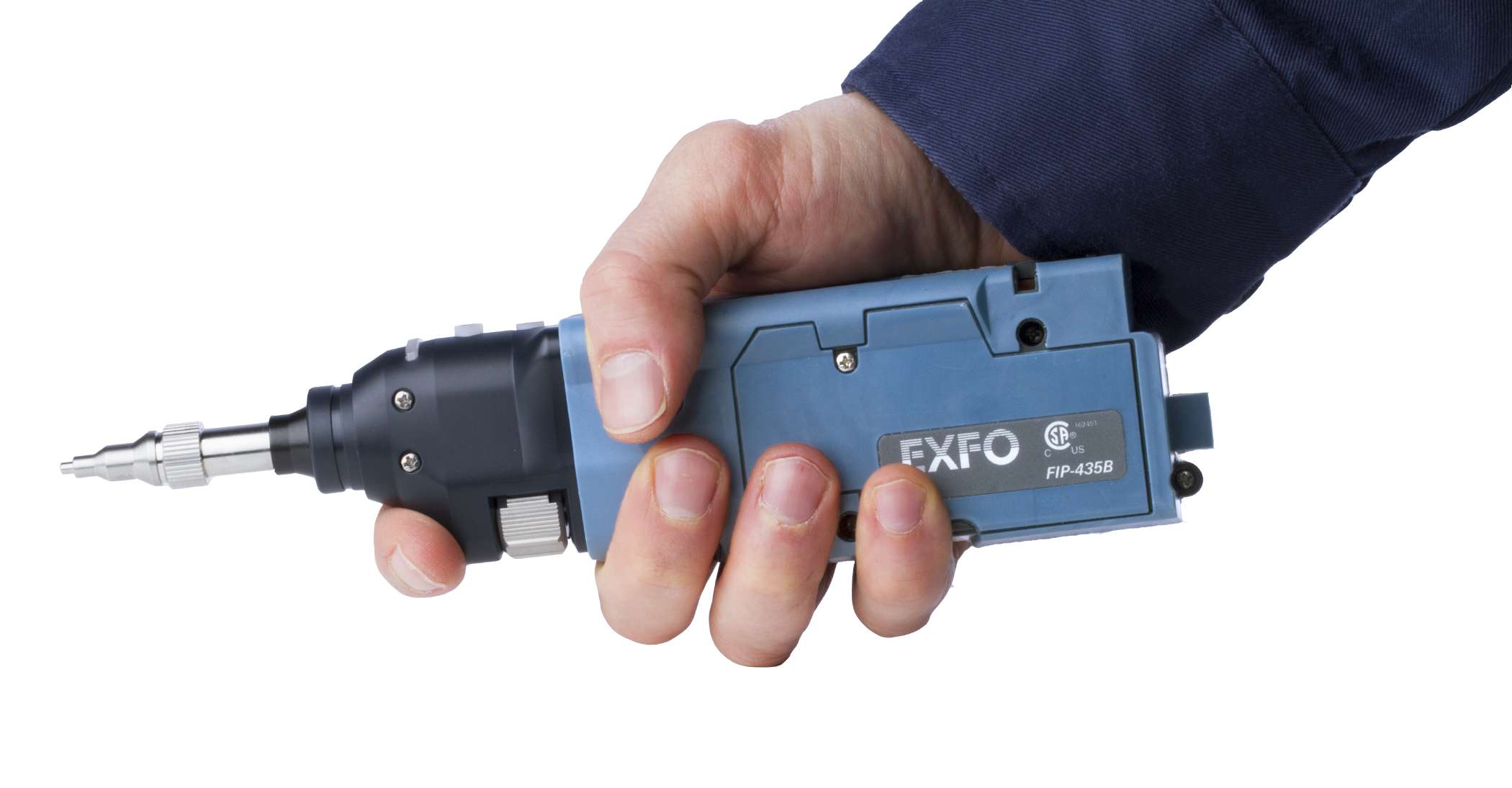

  • Эргономичный дизайн для удобного доступа ко всем органам управления
  • LED индикатор качества ферул – годен/не годен

Серия микроскопов FIP-400B представлена тремя моделями. FIP-410B, FIP-420B, FIP-430B.

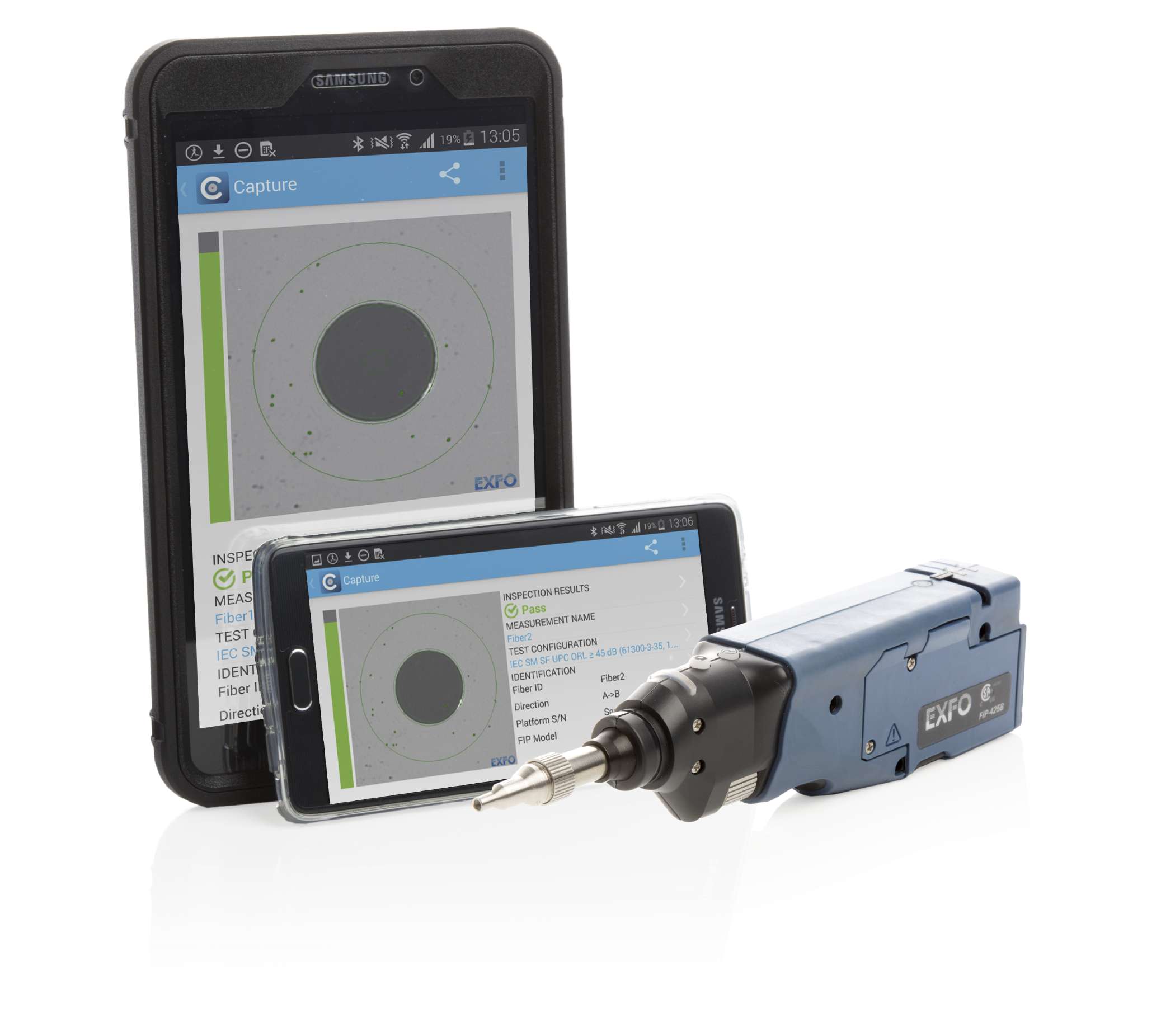

Также доступны беспроводные модели FIP-425B и FIP-435B, которые можно подключить к устройствам через USB кабель или Wi-Fi. Подключение возможно не только к оборудованию EXFO и ПК, но и смартфонам на базе iOS и Android.



Ниже представлена сравнительная таблица этих моделей.
Сравнительная таблица

  FIP-410B FIP-420B FIP-430B FIP-425B FIP-435B
Сохранение изображения ДА ДА ДА ДА ДА
Три уровня увеличения ДА ДА ДА ДА ДА
Автоматическое центрирование изображения НЕТ ДА ДА ДА ДА
LED индикатор годен/не годен НЕТ ДА ДА ДА ДА
Сертификация коннектора годен/не годен НЕТ ДА ДА ДА ДА
Автоматическая фокусировка НЕТ НЕТ ДА НЕТ ДА



ХАРАКТЕРИСТИКИ
Размеры 47 мм x 42 мм x 162 мм
Вес 0,3 кг
Разрешающая способность 0,55 мкм
Камера 5 Мпикс (CMOS)
Размеры видимых дефектов <1 мкм
Область просмотра 304 мкм x 304 мкм (высокое)
608 мкм x 608 мкм (среднее)
912 мкм x 912 мкм (низкое)
Подключение USB 2.0 / Wi-Fi
