FIP-500 : Оптический микроскоп серии FIP-500
FIP-500 : Оптический микроскоп серии FIP-500FIP-500 : Оптический микроскоп серии FIP-500FIP-500 : Оптический микроскоп серии FIP-500FIP-500 : Оптический микроскоп серии FIP-500FIP-500 : Оптический микроскоп серии FIP-500FIP-500 : Оптический микроскоп серии FIP-500

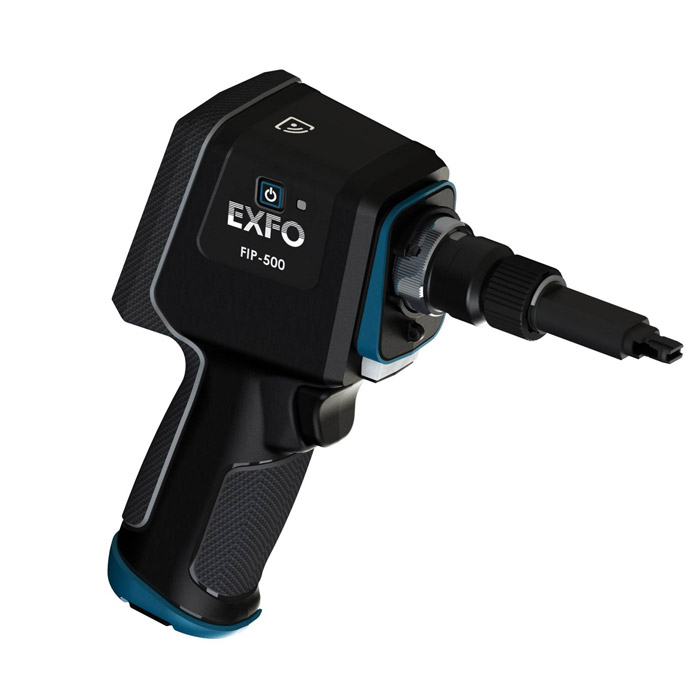

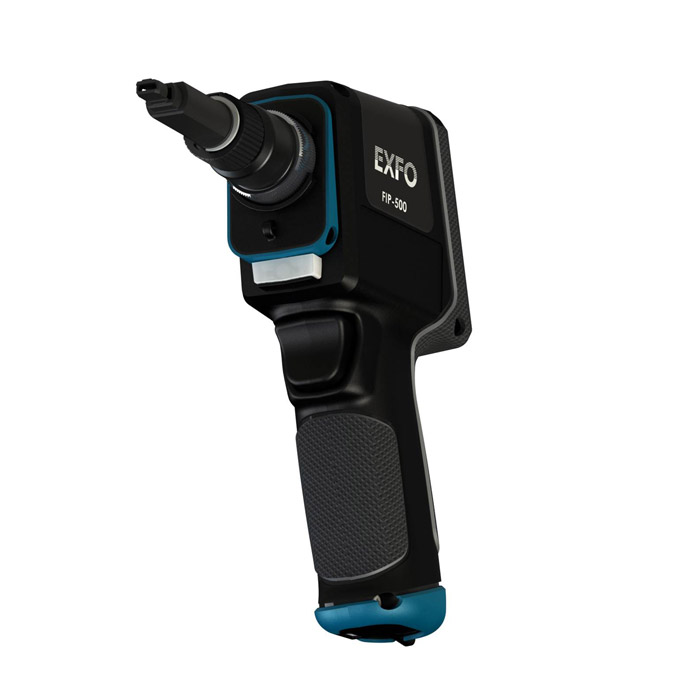

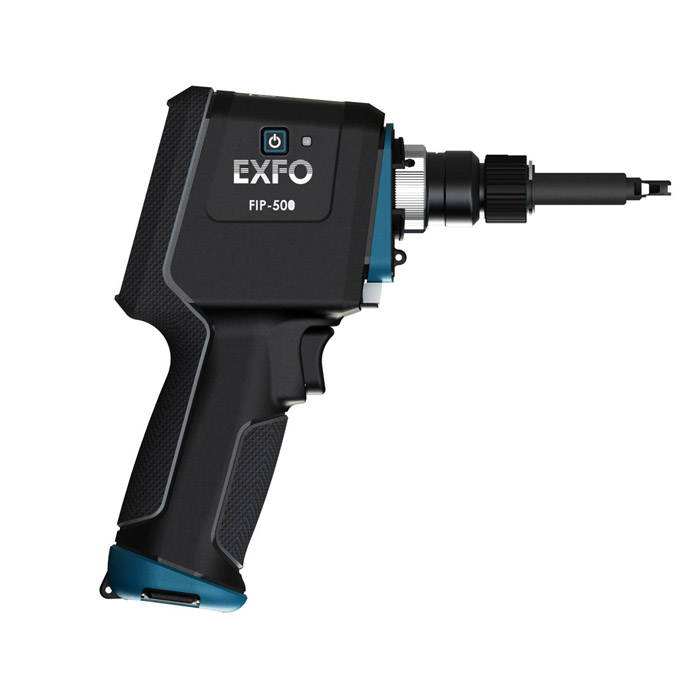

Оптический микроскоп FIP-500 от компании EXFO – это первый в мире прибор, способный тестировать многоволоконные коннекторы (MPO) в автоматическом режиме.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

  • Первый в мире прибор, способный тестировать многоволоконные коннекторы (MPO) в автоматическом режиме
  • Поддерживает модификации коннекторов MPO с 8, 12 или 16 волокнами в ряд с общим количеством до 4-х рядов
  • Проверка коннекторов занимает менее 10 секунд в соответствии со стандартами IEC
  • Полная автоматизация процесса тестирования
  • Большой выбор насадок под разные коннекторы
  • 2,4 дюймовый цветной сенсорный экран
  • Литий-ионный полимерный аккумулятор (прибор способен работать на протяжении целого дня без подзарядки)
  • Большой объем памяти (До 10000 измерений одноволоконных и до 1800 измерений многоволоконных коннекторов)
  • Понятный графический интерфейс

ОБЛАСТИ ПРИМЕНЕНИЯ:

  • Дата-центры
  • FTTH
  • Телекоммуникационные вышки (Беспроводные сети)

ДОКУМЕНТАЦИЯ

Оптический микроскоп FIP-500

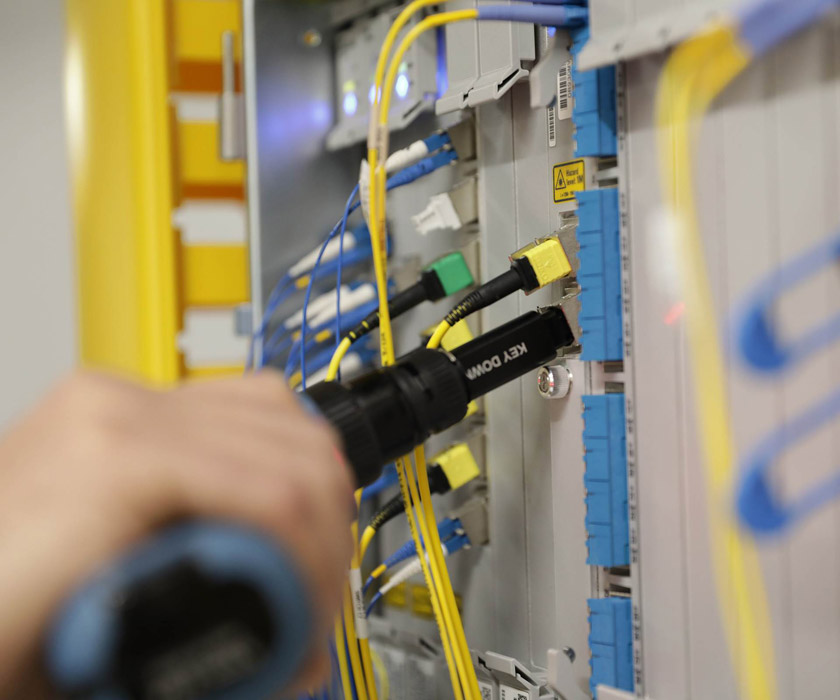

В настоящее время, одной из причин проблем на оптоволоконных линиях связи являются загрязненные или поврежденные ферулы оптических коннекторов. При введении в эксплуатацию или обслуживании важно иметь представление об их состоянии. Оптический микроскоп FIP-500 – это интеллектуальный и максимально автоматизированный прибор, который обеспечивает четкие цифровые изображения поверхности ферул оптических коннекторов. Тестирование может проводиться как непосредственно самого коннектора, так и через адаптер (розетку).

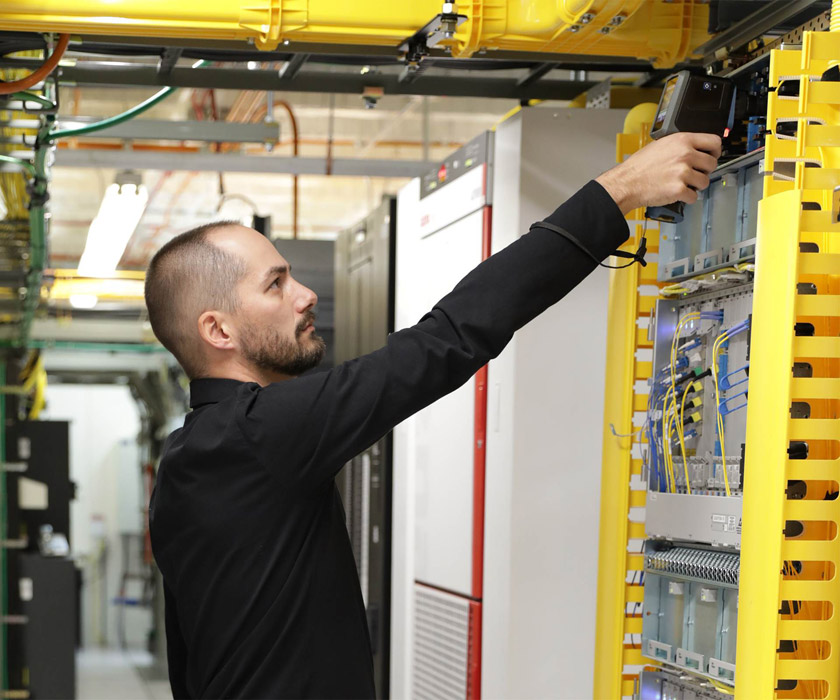

Обладая новым дизайном в купе с 2,4-х дюймовым сенсорным экраном, микроскоп обеспечивает максимальное удобство для технических специалистов при тестировании коннекторов на телекоммуникационных вышках и на объектах с высокой плотностью подключения.
Аппаратная часть оснащена двухъядерным процессором, что ускоряет процесс обработки результатов.

Также добавлен встроенный фонарик, позволяющий работать в темных помещениях.
Благодаря новейшим разработкам, данный инструмент обладает рядом преимуществ и нововведений:

1) Проверка разъемов MPO
Главным достоинством нового микроскопа является его способность автоматически тестировать разъемы MPO – многоволоконные разъемы оптических линий передач. Поддерживает следующие модификации коннекторов: 1х8, 1х12, 2х12, 2х16, 4х12.

2) Автоматизация процессов
Все процессы автоматизированы. Поэтапно это выглядит следующим образом:

  • Автоматическое наведение
  • Автоматическая фокусировка
  • Автоматическая настройка яркости
  • Автоматическое центрирование изображения
  • Автозахват
  • Автоматический анализ полученных результатов
  • Автосохранение

3) Высокая четкость изображения

  • Два светодиода для лучшего освещения
  • Улучшен обзор проверяемых коннекторов
  • Высокое разрешение изображения за счет использования КМОП детекторов
  • Линзы высокого качества

4) Сенсорный экран
FIP-500 – первый микроскоп от компании EXFO, оснащенный собственным 2,4-х дюймовым, сенсорным, емкостным, цветным экраном. Благодаря регулировке яркости, с микроскопом можно работать как при ярком солнце, так и в темноте. Экран обладает большими углами обзора. Также, вокруг экрана расположен защитный прорезиненный бампер.

5) Способы связи
Для обмена данными или передачи результатов и можно подключиться по Bluetooth к смартфону. Также, для обновления ПО прибора, используется простое Wi-Fi подключение.

6) Установка насадок
Одним из нововведений стал упрощенный способ установки насадок. Насадка устанавливается в прибор, делается четверть оборота вокруг оси и можно начинать (продолжать) работать. Широкий выбор насадок позволяет проводить тесты различные типов коннекторов, в том числе: LC, SC, ST, OptiTap, OptiTip, MPO.

7) Гарантия
Гарантия на микроскоп серии FIP-500 составляет 3 года.

8) Комплектация
В набор вместе с ним также входят защитный колпачок со шнуром, USB-адаптер переменного тока и провод USB-A – USB-C для зарядки устройства. В зависимости от выбранной комплектации имеется мягкий чехол.

Технические характеристики
Характеристика Значение
Время проверки,
MPO-12
MPO-24
<10c
<14c
Камера 2 шт. по 5 мегапикселей
Размеры видимых дефектов <1 мкм
Дисплей 2,4 дюйма, цветной, сенсорный, емкостной
Процессор 2-х ядерный, с частотой 1,4 ГГц
Автономный режим работы >7 часов
Источники питания Литий-ионный полимерный аккумулятор
Внутренняя память До 10 000 измерений одноволоконных коннекторов
До 1800 измерений многоволоконных коннекторов
Интерфейсы USB-С 1 шт (для зарядки)
Температура эксплуатации, От  0 до  +40
Температура хранения, От  -20 до  +60
Габариты, мм 196 х 230 х 59
Масса, кг 0,6
