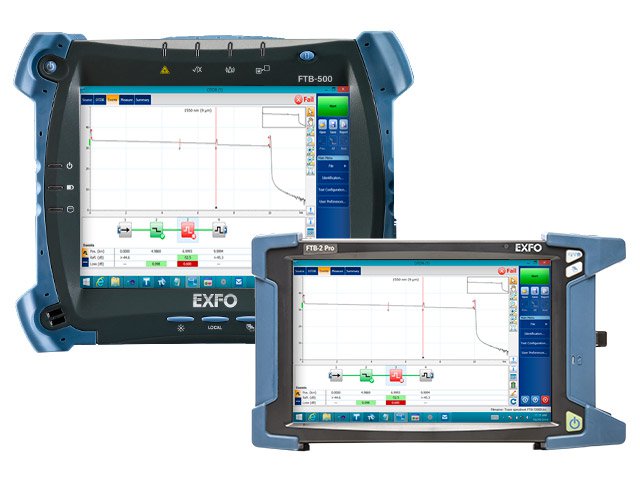

FTB-7000 – серия рефлектометрических модулей для платформ FTB-2 / FTB-2 Pro, FTB-500, FTB-200
Включает в себя 5 основных модели, каждая из которых имеет свои модификации. Каждая из моделей оптимально подходит для определенного рода задач. Базовая модель FTB-7200D позволяет проводить тестирование как одномодовых, так и многомодовых линий. Остальные модели рассчитаны на одномодовые линии связи.
ДОКУМЕНТАЦИЯ
Серия рефлектометрических модулей EXFO FTB-7000 представлена пятью моделями:

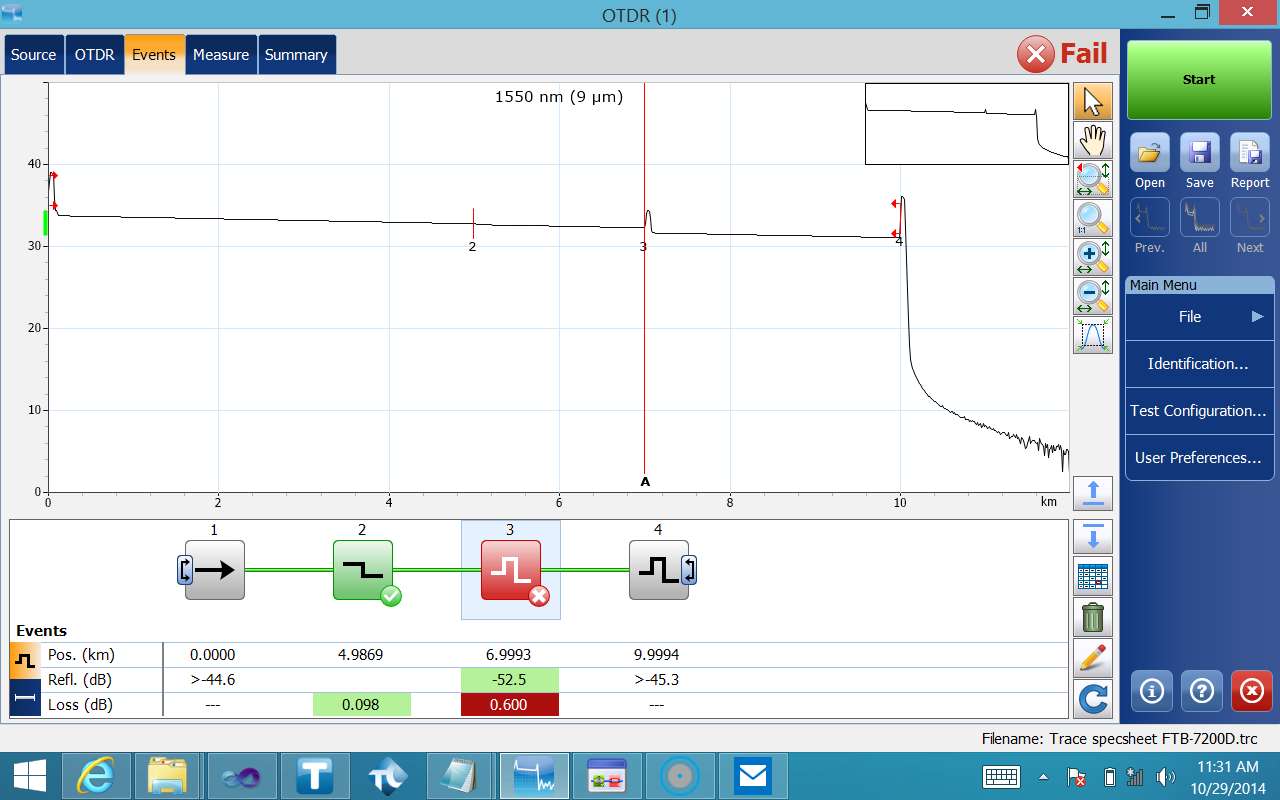

FTB-7200D LAN/WAN Access OTDR – данная модель рефлектометра отлично подходит для повседневного использования. Динамический диапазон до 36 дБ и мертвая зона до 1 м позволяет использовать прибор для тестирования сетей доступа, последней мили FTTx, в дата-центрах. Позволяет проводить тестирование как одномодовых, так и многомодовых линий связи.
FTB-7300E PON FTTx/MDU OTDR – данная модель оптимизирована для тестирования PON сетей. Динамический диапазон до 39 дБ и мертвая зона до 0,8 м позволяет тестировать линии через сплиттера с делением до 1х128. Также данная модель позволяет активировать дополнительные возможности тестирование системы iOLM.
FTB-7400E Metro/CWDM OTDR – модель предназначена для тестирования городских сетей в базовой версии. Также имеются модификации для тестирования CWDM линий. Подробная спецификация указана в разделе документации.

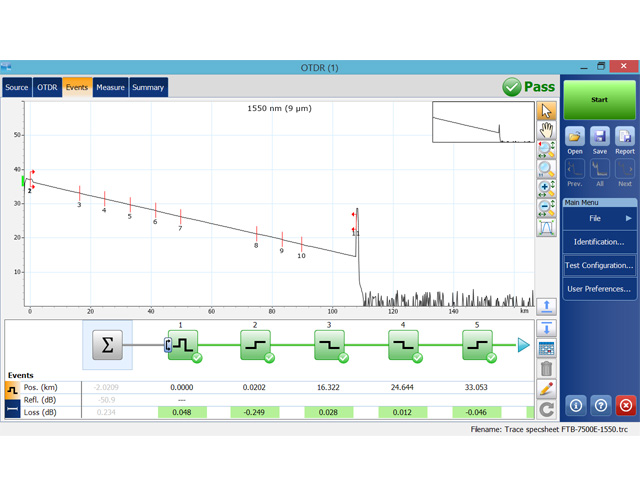

FTB-7500E Metro/Long-Haul OTDR – модуль для тестирования городских сетей и протяженных оптических линий связи. Имеет наибольший динамический диапазон 45 дБ и мертвые зоны 0,8 м по событию и 4 м по затуханию.

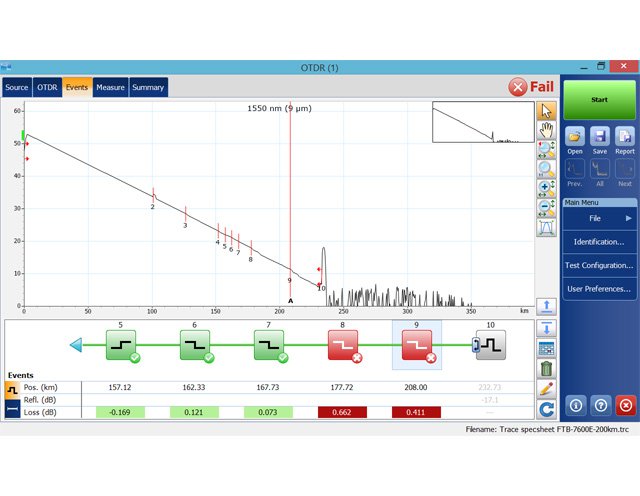

FTB-7600E Ultra-Long-Haul OTDR – модуль для тестирования сверх протяженных оптических линий связи, например подводные линии. Имеет наибольший динамический диапазон 50 дБ и мертвые зоны 1 м по событию и 5 м по затуханию.
Замена снятым с производства моделям – серия оптических рефлектометров FTBx-700C
Технические характеристики моделей:
|
Параметр
|
FTB-7200D
|
FTB-7300E
|
FTB-7400E
|
FTB-7500E
|
FTB-7600E
|
|
Длины Волн, (нм)
|
850/1300/1310/1550
|
1310 /1490 /1550 /1625 /1650
|
1310 /1383 /1550 /1625
|
1310 /1550 /1625
|
1310 /1550 /1625
|
|
Динамический диапазон, (дБ)
|
27/26/36/34
|
39/38/37/39/37
|
42/40/41/41
|
45/45/45
|
50.5/50.5/48
|
|
Мертвая зона по событиям, (м)
|
1 |
0.8
|
0.8
|
0.8
|
1
|
|
Мертвая зона по затуханиям, (м)
|
3/4/4.5/5
|
4/4.5/4.5/4.5/4.5
|
4/4/4.5/4.5
|
4/4.5/4.5
|
5
|
|
Ширина импульса, (нс)
|
5 – 20000
|
5 – 20000
|
5 – 20000
|
5 – 20000
|
5 – 20000
|
Список возможных модификаций:
| FTB-7200D-023B (снят с производства) | SM OTDR Module 1310/1550 nm, 36/34 dB (9/125 µm) |
| FTB-7200D-12CD-23B (снят с производства) | MM/SM OTDR Module Port 1: 850/1300 nm, 27/26 dB (50/125 & 62.5/125 µm) Port 2: 1310/1550 nm 36/34 dB (9/125 µm) |
| FTB-7200D-12CD (снят с производства) | MM OTDR Module 850/1300 nm, 27/26 dB (50/125 & 62.5/125 µm) |
| FTB-7300E-000-04B (снят с производства) | SM OTDR Module Порт с фильтром 1625 nm, 39 dB (9/125 µm) для тестирования активных линий |
| FTB-7300E-023B-04B (снят с производства) | SM OTDR Module Port 1: 1310/1550 nm, 39/37 dB (9/125 µm) Port 2: с фильтром 1625 nm, 39 dB (9/125 µm) для тестирования активных линий |
| FTB-7300E-023B-08B (снят с производства) | SM OTDR Module Port 1 : 1310/1550 nm, 39/37 dB (9/125 µm) Port 2 : с фильтром 1650 nm, 37 dB (9/125 µm) для тестирования активных линий |
| FTB-7300E-023B (снят с производства) | SM OTDR Module 1310/1550 nm, 39/37 dB (9/125 µm) |
| FTB-7300E-034B (снят с производства) | SM OTDR Module 1550/1625 nm, 37/37 dB (9/125 µm) |
| FTB-7300E-234B (снят с производства) | SM OTDR Module 1310/1550/1625 nm, 39/37/37 dB (9/125 µm) |
| FTB-7300E-236B (снят с производства) | SM OTDR Module 1310/1490/1550 nm, 39/38/37 dB (9/125 µm) |
| FTB-7400E-0023B (снят с производства) | SM OTDR Module 1310/1550 nm, 42/41 dB (9/125 µm) |
| FTB-7400E-0234B (снят с производства) | SM OTDR Module 1310/1550/1625 nm, 42/41/41 dB (9/125 µm) |
| FTB-7400E-2347B (снят с производства) | SM OTDR Module 1310/1383/1550/1625 nm, 42/40/41/41 dB (9/125 µm) |
| FTB-7500E-0023B (снят с производства) | SM OTDR Module 1310/1550 nm, 45/43 dB (9/125 µm) |
| FTB-7500E-0034B (снят с производства) | SM OTDR Module 1550/1625 nm, 45/45 dB (9/125 µm) |
| FTB-7600E-0023B | SM OTDR Module 1310/1550 nm, 50.5/50.5 dB (9/125 µm NZDSF) |
| FTB-7600E-0034B | SM OTDR Module 1550/1625 nm, 50.5/48 dB (9/125 µm NZDSF) |
-
