KIWI-6500 : Оптический сварочный аппарат с выравниванием по сердцевине волокна
KIWI-6500 : Оптический сварочный аппарат с выравниванием по сердцевине волокна

KIWI-6500 – первый сварочный аппарат в линейке KIWI, использующий технологию сведения по сердцевине оптического волокна. Для быстрой и точной юстировки используются 6 моторов. Как и другие аппараты в линейке, KIWI-6500 имеет компактный эргономичный корпус и отличается удобством в работе и простотой обслуживания.

Основные преимущества:

  • Цветной сенсорный LCD дисплей, поворачивающийся на 180 градусов
  • Компактные размеры, малый вес
  • Батарея 5200 мАч
  • Увеличение изображения места сварки до 520 крат
  • Новая технология защиты от пыли и ветра
  • Защита от ударов и падений
  • Порт USB для обновления ПО и выгрузки результатов сварки

Документация

Оптический сварочный аппарат с выравниванием по сердцевине волокна KIWI-6500



Технические характеристики
Выравнивание по сердцевине волокна Да
Совместимые типы ОВ Одиночные кварцевые оптические волокна: SMF (G.652/654/657), MMF (G.651), DSF (G.653), NZDSF (G.655) CSF (G.654)
Средние потери на соединении 0.02дБ(SM), 0.01дБ(MM), 0.04дБ(NZDS), 0.04дБ(EDF)
Диаметр свариваемого волокна 80-150 мкм
Диаметр покрытия свариваемого волокна 100-3000 мкм
Длина зачищаемых волокон 7-16 мм
Обратные потери ≥60дБ
Тест на растяжение 2.0 N
Среднее время сварки 6 секунд
Среднее время термоусадки 15 секунд
Количество программ сварки/теромусадки 90/30
Длина КДЗС 20 мм, 30 мм, 40 мм, 60 мм
Ресурс электродов 5500 сварок
Определение типа ОВ Автоматическое
Условия эксплуатации Температура: от -10 до+50°C; влажность:0~95%;
высота 0~5000 м
Питание Адаптер переменного тока: 100~240В, 50/60Hz; Литиевая батарея, 5.2 Ач
Ресурс батареи 300 циклов (сварка + усадка КДЗС)
Интерфейсы (порты) USB для сохранения результатов сварки и обновления ПО
Дисплей Цветной сенсорный LCD дисплей 4,2”
Интерфейс Русифицирован
Увеличение изображения По оси X или Y – 520х, одновременно по двум осям – 220х
Хранение результатов 10000 групп последних результатов/ 100 изображений
Режимы сварки Авто, Ручной, Полностью автоматический
Универсальный держатель ОВ 250, 900 мкм, 2мм, 3мм, 3х2мм, 900 мкм в свободном буфере (Loose-Tube)
Защита от падения С высоты 76 см на нижнюю грань
Габариты 120 х 120 х 130 мм
Масса 1,4 кг(без батареи) 1.74 кг (с батареей)

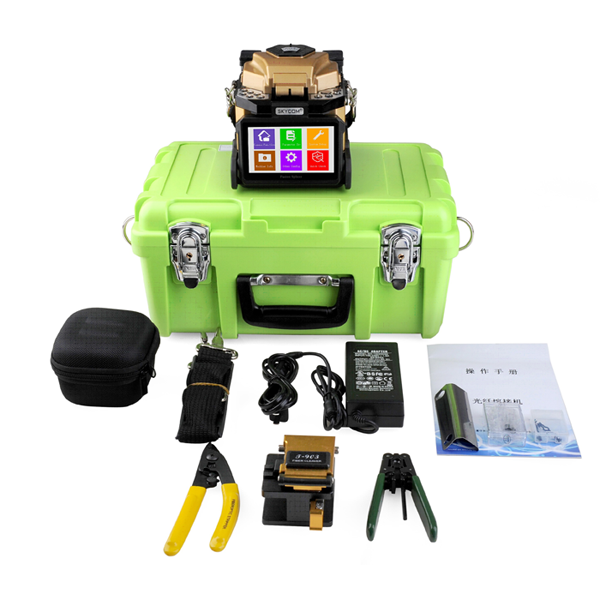

Комплектация
Описание Количество
1 Сварочный аппарат KIWI-6500 1
2 Зарядное устройство 1
3 Шнур питания сетевой 1
4 Жесткий кейс 1
5 Li ion аккумуляторная батарея 1
6 Ремень для переноски кейса 1
7 Запасные электроды (пара) 1
8 Стриппер 1
9 Скалыватель в индивидуальном кейсе 1
10 Лоток для КДЗС 1
11 Краткое руководство по эксплуатации 1
12 Подставка под скалыватель 1
13 Стриппер для дроп-кабеля 1
14 Ремень для переноски сварки 1
