Система для обработки и сварки оптических волокон Fujikura LZM-100 LAZERMaster – это новейшая система для обработки и сварки оптических волокон, в которой используется CO2 лазер вместо электродов. Эта технология позволяет производить сварку и адиабатическое тайпирование волокон с диаметром оболочки вплоть до 2,3 мм и более (для производства mode field adapters или pump combiners). Оптическая подсистема высокого разрешения с аналитическим программным обеспечением полностью автоматизирует процессы сварки, тайпирования и другие задачи по обработке оптических волокон. Также отказ от использования электродов снижает расходы на обслуживание и увеличивает стабильность сварки.

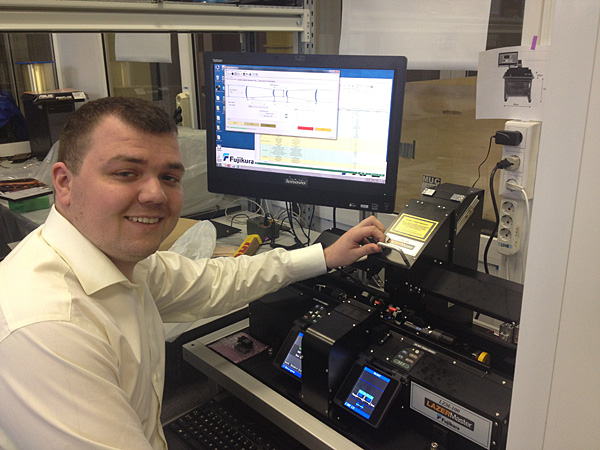

Компания Fujikura, совместно с компанией «Концепт Технологии», первыми в России установили комплекс LZM-100 в лаборатории Института Автоматики и Электрометрии (ИАиЭ СО РАН) города Новосибирска. Задачей аппарата станет создание тайперов и комбайнеров с заданными параметрами.
Программное обеспечение станции Fujikura LZM-100 LAZERMaster идентично программному обеспечению для аппаратов серии FSM-100P/FSM-100M ARCMaster, что позволяет техническим специалистам переключиться на работу с новой станцией без дополнительного обучения. Программное обеспечение легко в освоении и интуитивно понятно. Управление может осуществляться в ручном режиме непосредственно со станции, а так-же удаленно с помощью компьютера.
В комплекте со станцией, опционально, поставляется компьютер с установленным программным обеспечением SpliceLab, которое позволяет создавать собственные алгоритмы сварки и тайпирования на PC, а затем загружать их на станцию для последующей обработки. Программное обеспечение SpliceLab также имеет минимум отличий от аналогичного программного обеспечения для аппаратов серии FSM-100P/FSM-100M.
Особенности:
- Использование CO2 лазера снижает расходы на обслуживание и замену электродов, обеспечивает высокую стабильность и снижает частоту проведения периодической калибровки
- Автоматическая регулировка диаметра лазерного пучка для контроля области нагрева
- Автоматическая резервная программа обеспечения безопасности лазера

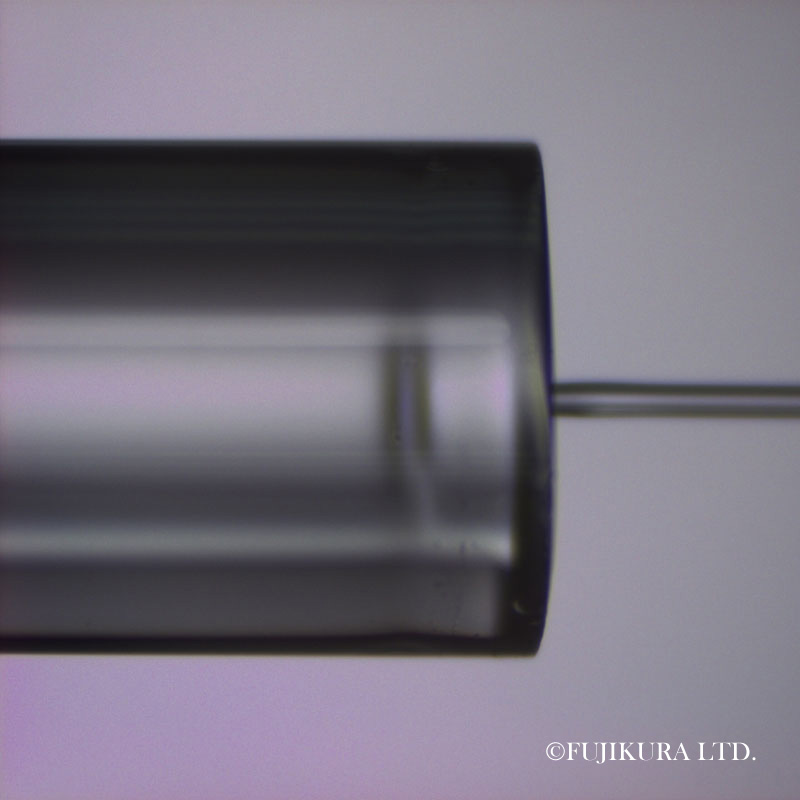

- Диаметр оболочки волокна до 2,3 мм и больше (волокна большего диаметра могут быть юстированы вручную)
- для работы с волокнами диаметром от 2,3 мм и более
- Широкий диапазон горизонтального перемещения волокон (Z motion) с высоким разрешением для изготовления адиабатических тайперов
- Возможность работы станции в автоматическом и ручном режиме путем управления с PC
- Удобное в управлении и навигации меню программного обеспечения, как на аппаратах серии FSM-100М/Р

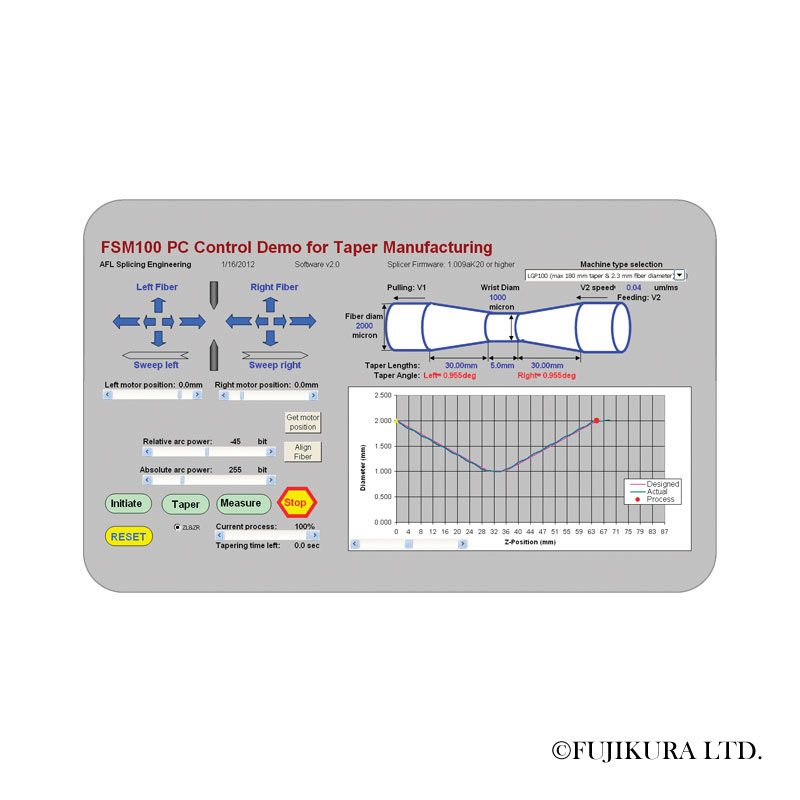

- Программное обеспечение SpliceLab для управления станцией с PC
Область применения:
- Задачи, где требуется обработка волокон с большим и очень большим диаметром волокна, например, для применения в производстве и исследовании лазеров в био-медицине и разнообразных датчиков
- Адиабатические волоконные тайперы большой длинны для производства Mode Field Adapters
- Мультиволоконные тайперы для лазеров накачки

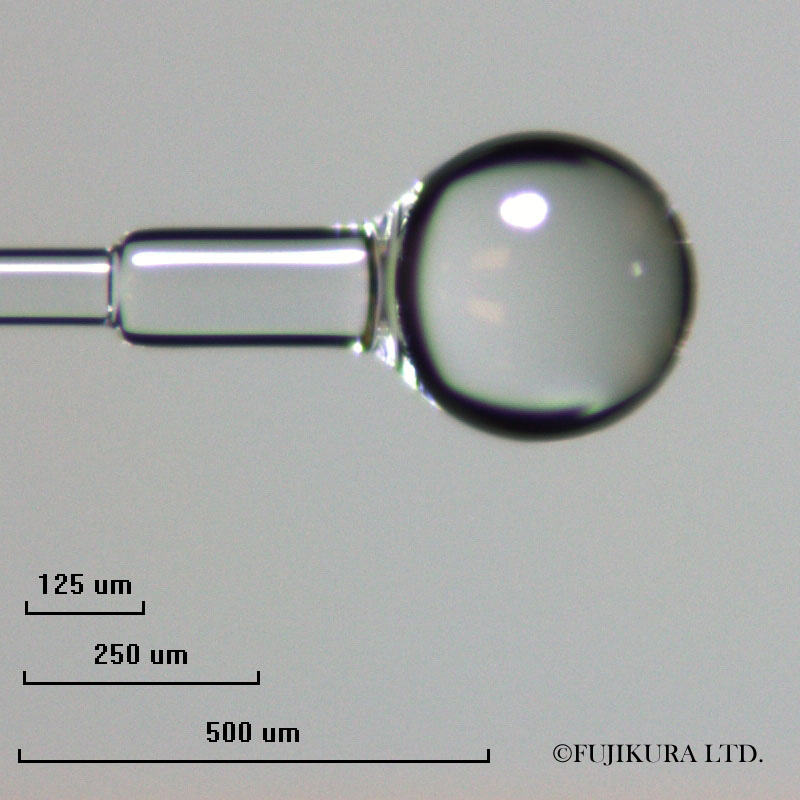

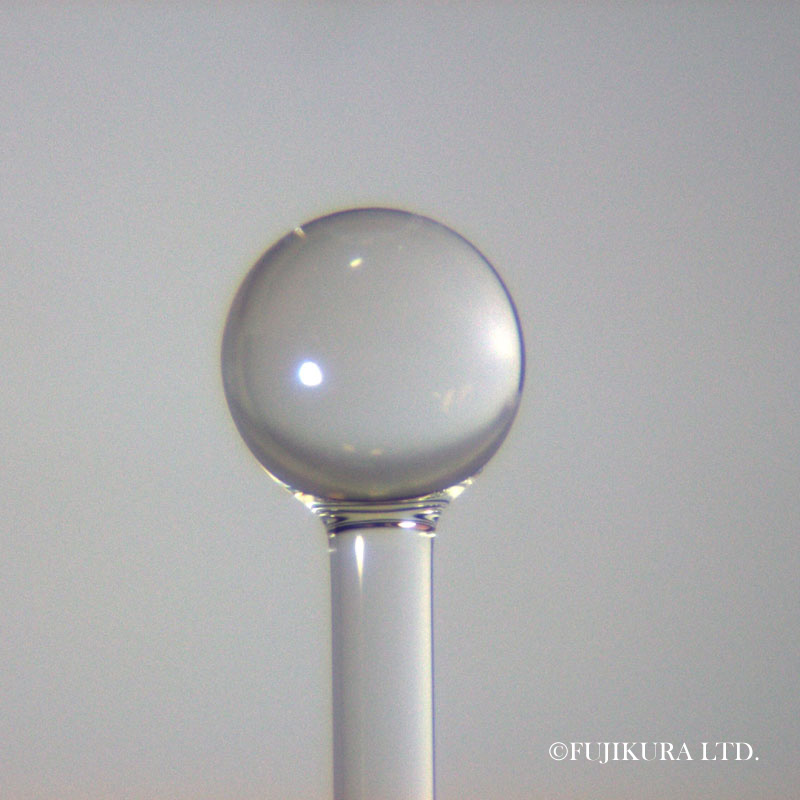

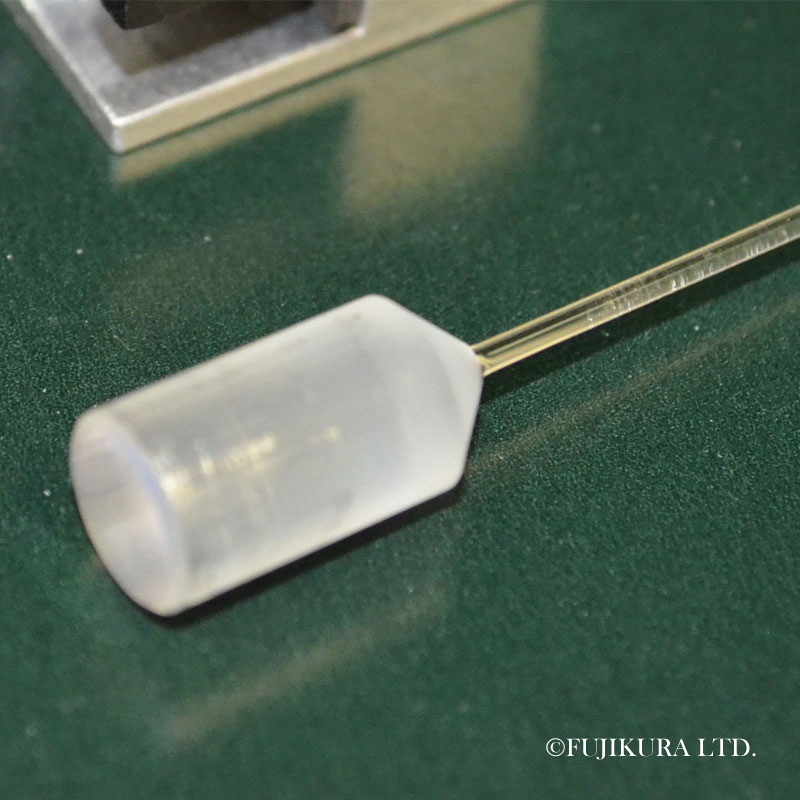

- Изготовление оптических линз и других форм обработки оптических волокон
- Другие специальные задачи
Тип сварочного аппарата и способ соединения волокон | Лазерный (безэлектродный) |
Защита от повреждения лазером | Металлическая крышка с блокировкой Автоматическое отключение при открытии крышки Автоматическое отключение лазера при сбое |
Управление лазерным лучом | Запатентованная система с обратной связью, позволяющая обеспечить стабильность мощности луча, а также размер и форму в соответствии с требованиями |
Средние потери на сварном соединении | < 0.02 ДБ для SM (ITU-T G.652) |
Методы идентификации волокна |
|
Диаметр оптических волокон | От 80 мкм до 2300 мкм с автоматическим выравниваем по PAS Волокна большего диаметра выравниваются вручную |
V-образные зажимы | Запатентованная система плавной регулировки диаметра зажимов волокон от 80 мкм до 2300 мкм |
Держатели волокна | Типовые, как для FSM-100, FSM-45, FSM-40, а также специализированные |
Методы выравнивания волокна |
|
Точность выравнивания X/Y | 0.1 мкм |
Максимальное перемещение обрабатываемого участка волокна (ось Z) | 150 мм |
Точность перемещения волокна по оси Z | 0.125 мкм |
Максимальная длина тайпера | 130 мм |
Максимальное соотношение тайпера | 10:1 в одном направлении (в один проход) При двунаправленном, коэффициент может быть значительно выше |
Максимальная скорость создания тайпера | 1 мм/сек |
Управление процессом сварки, созданием тайпера | Из встроенного ПО, либо с ПК-управления |
Управление с помощью ПК | Использование программного обеспечения SpliceLab на ПК обеспечивает более точное управление и дополнительные возможности по сравнению со встроенным программным обеспечением. |
Интерфейсы | USB 2.0 для связи со станцией управления GPIB для подключения измерителя мощности |
Моторы вращения волокна | Опция, доступна как для двух сторон, так и для одной |
Способы сваривания поляризационных волокон |
|
