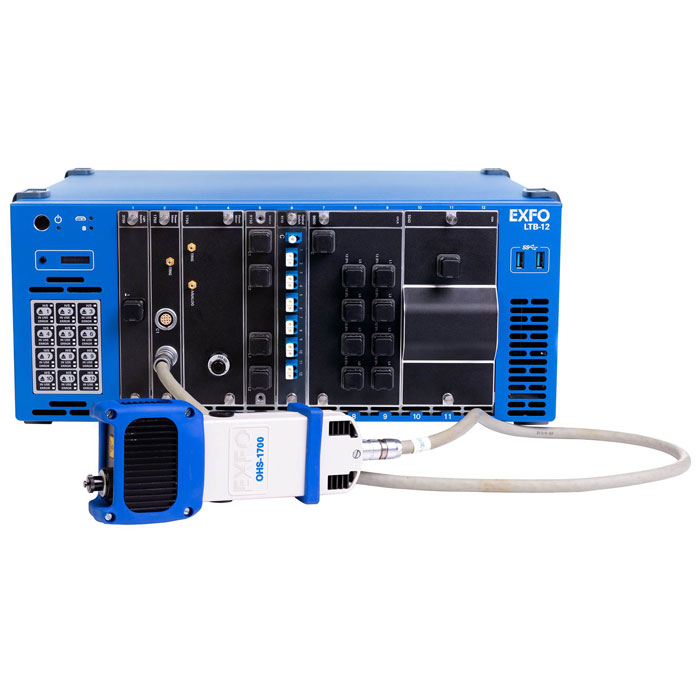

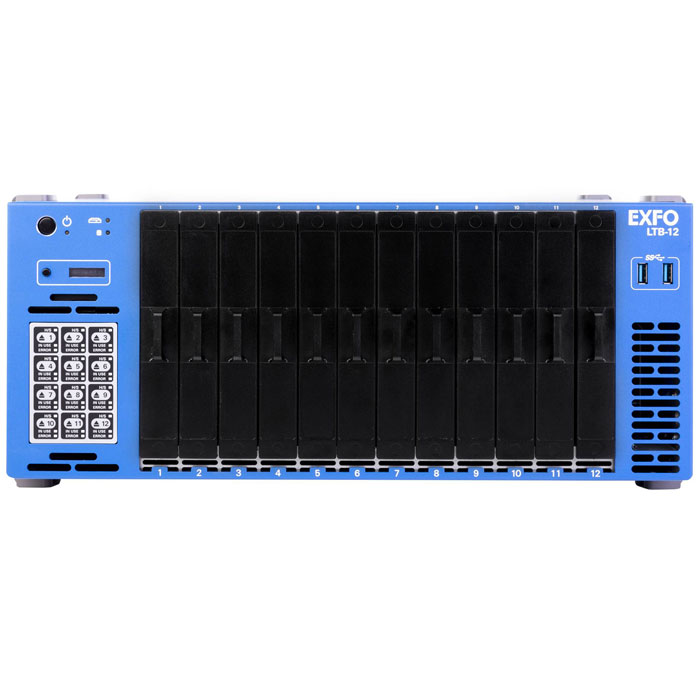

LTB-12 : Лабораторная модульная платформа EXFO
LTB-12 : Лабораторная модульная платформа EXFOLTB-12 : Лабораторная модульная платформа EXFOLTB-12 : Лабораторная модульная платформа EXFOLTB-12 : Лабораторная модульная платформа EXFO

LTB-12 производства компании EXFO представляет собой мощную лабораторную модульную платформу, которую можно как расположить на столе, так и осуществить монтаж в телекоммуникационную стойку. Она имеет в своем составе 12 слотов и позволяет проводить современные лабораторные и исследовательские работы. Совместимые с LTB-12 модули обладают широким функционалом: источники сигнала, оптические аттенюаторы, измерители мощности, OTDR. К тому же, на данной платформе установлена ОС Windows, что делает ее интерфейс простым и понятным в использовании.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

  • Компактное 4-х юнитовое решение
  • Можно расположить как на столе, так и осуществить монтаж в стойку
  • Интуитивно понятный интерфейс, благодаря ОС Microsoft Windows
  • Возможность горячей замены модулей
  • Зеркалирование RAID 1 для создания избыточности и защиты данных
  • Большое количество интерфейсов: USB, LAN, HDMI, VGA
  • Возможность удаленного управления при помощи VNC или удаленного рабочего стола
  • Тестирование активных и пассивных компонентов
  • Сбор и анализ спектральных характеристик
  • Самостоятельная автономная система с собственной ОС
  • Возможность установки программ сторонних производителей

Лабораторная модульная платформа LTB-12 от компании EXFO

Данная платформа является универсальным решением в тестировании оптических компонентов и таких различных технологий как: WSS (Wavelength selective switching – селективное переключение по длине волны), ROADM (Reconfigurable optical add-drop multiplexer – реконфигурируемый оптический мультиплексор с вводом-выводом), PIC (photonic integrated circuits – Фотонная интегральная схема) и т.д. LTB-12 работает на основе высокопроизводительного процессора, что позволяет проводить быструю обработку данных. Несмотря на относительно небольшие размеры, может поддерживать до 12 оптических модулей FTBx различного функционала: измерение мощности, затухания, а также функции аттенюатора, оптического переключателя, анализатора спектра, источника света и рефлектометра (OTDR / iOLM).

Встроенная операционная система Windows позволяет пользоваться как пакетом стандартных приложений (напр., Word, Excel и PowerPoint), так и сторонними (напр., WireShark, MATLAB и пр.). Знакомый дизайн рабочего стола делает его интерфейс интуитивно-понятным. Помимо этого, LTB-12 может управляться при помощи удаленного рабочего стола, технологии Intel Active Management (AMT) или через подсоединение кабеля GPIB.

Совместимость с модулями
Тип модуля Название Совместимость с LTB-12
высокопроизводительный измеритель мощности FTBx-1750 да
управляемый (перестраиваемый) аттенюатор FTBx-3500 да
оптический переключатель FTBx-9150 да
FTBx-9160 да
оптический делитель FTBx-9600 да
источники оптического сигнала FTBx-2150 да
FTBx-2250 да
FTBx-2850 да
анализатор оптического спектра FTBx-5245 да
FTBx-5255 да
FTBx-5243-HWA да
модули OTDR FTBx-700С да

Дополнительные приборы для тестирования оптических компонентов

Помимо модулей, также с данной платформой совместим микроскоп серии FIP-400B – интеллектуальный автоматизированный инструмент, который обеспечивает четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая первый важный шаг в тестировании оптических компонентов. С помощью программы EXFO ConnectorMax2 можно вывести изображения ферул на экран, а программа автоматически проанализирует изображения соединителей, быстро оценит торцы соединителей и вынесет вердикт по принципу «годен / не годен» согласно рекомендации IEC, IPC. С LTB-12 рекомендовано применять FIP-430B, т.к. только у данной модели есть автоматическая фокусировка, что позволяет повысить качество проводимых исследований.

Технические характеристики
Характеристики Значения
Программное обеспечение 4-х ядерный процессор,
ОС Windows 10
Оперативная память, Гб 16
Внутренняя память, Гб (SSD) 128

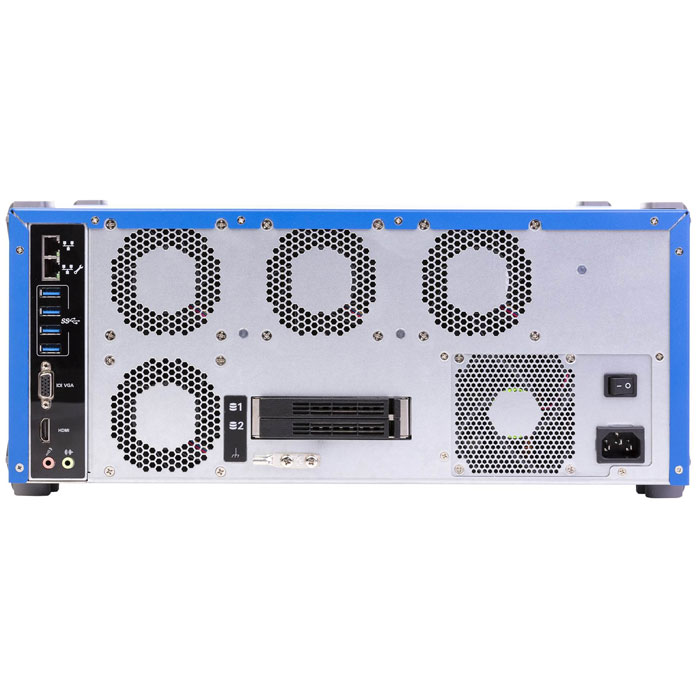

Интерфейсы USB 3.0 – 6 шт.
HDMI – 1 шт.
VGA – 1 шт.
RJ-45 – 2 шт.
Порты для наушника и микрофона – 1 шт.
Питание AC: 100-240 В, 50-60 Гц
Габариты, мм 200 х 459 х 435
Масса, кг 17,3
Температура хранения, От  -40°C  до +70°C
Температура эксплуатации, От 0°C до +40°C
